標準配筋マスタ

RC部材の鉄筋の定着や余長、接合部や特殊な部材の配筋仕様を追加、変更するには、標準配筋マスタで行います。

標準配筋マスタの内容を変更する

「処理選択」ダイアログの「マスタ」をクリックして「標準配筋マスタ」を選びます。

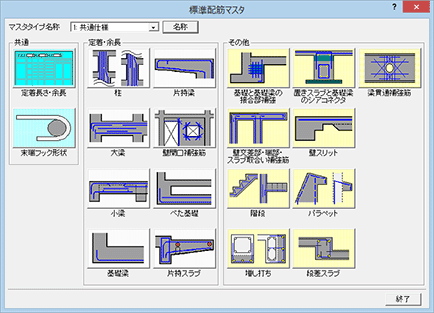

「マスタタイプ名称」で変更するマスタを選択します。
「共通」「定着・余長」「その他」の各ボタンでマスタの内容を編集します。
「共通」重ね継手や一般定着の長さ、鉄筋の末端部分のフックの形状について設定します。
「定着・余長」RC部材の定着や余長、補強筋について設定します。
「その他」接合部や特殊な部材の配筋や補強筋について設定します。

標準配筋マスタに新しいマスタを追加する場合は、「マスタタイプ名称」で空行を選択して「名称」をクリックします。セルに新しいマスタ名を入力して「OK」をクリックします。

RC躯体積算で鉄筋を集計する場合は、以下で使用する標準配筋マスタを選択します。

SRC伏図	「物件初期設定：マスタ環境－構造図マスタフォルダ」の「標準配筋マスタタイプ」
RC躯体図	「物件初期設定：マスタ環境ー施工図マスタフォルダ」の「標準配筋マスタタイプ」
