処理選択

「処理選択」ダイアログの開き方には、次の方法があります。

作業中のウィンドウを閉じて、処理図面を開きたい場合（例：平面図を閉じて、配置図を開く場合）

「ファイル」メニューの「他の処理図面に変更」 から「処理選択」ダイアログを開いて図面を開きます。

メモ

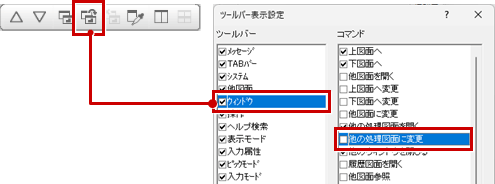

• ツールバーの「他の処理図面に変更」からも同様です。初期状態ではツールバーの「他の処理図面に変更」は非表示となっています。
  ツールバーに表示するには、「表示」メニューの「共通ツールバー」より「ウィンドウ」グループにある「他の処理図面に変更」をONにしてください。


作業中のウィンドウを開いたまま、処理図面を開きたい場合（例：平面図を開いた状態で、配置図を開く場合）

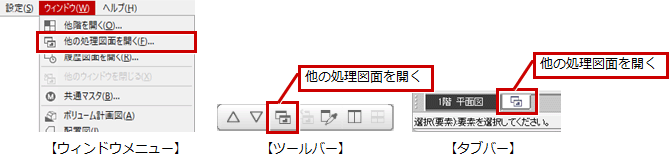

「ウィンドウ」メニュー、ツールバー、タブバーの「他の処理図面を開く」から「処理選択」ダイアログを開いて図面を開きます。

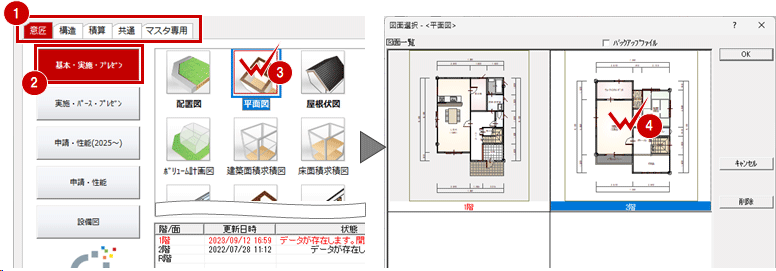

1. 「処理選択」ダイアログのタブ、ボタンをクリックして、対象プログラムをダブルクリックします。
   例えば、平面図を開く場合は、次のように操作します。
   「設計 図面」タブ （①：分類タブ） をクリックします。
   「基本」ボタン （②：グループボタン） をクリックします。
   「プログラム一覧」 （③：プログラム） で「平面図」をダブルクリックします。
2. 「図面選択」ダイアログで、図（階）をダブルクリックして図面を開きます。


メモ

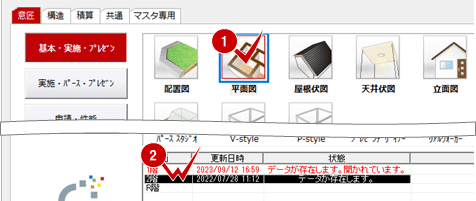

• 開くプログラムをクリックして、ダイアログ下部の「図面一覧」で対象の階（面）をダブルクリックしても、対象のプログラムと図（階）を開くことができます。
  ただし、「図面一覧」では、複数の図面を選択できません。

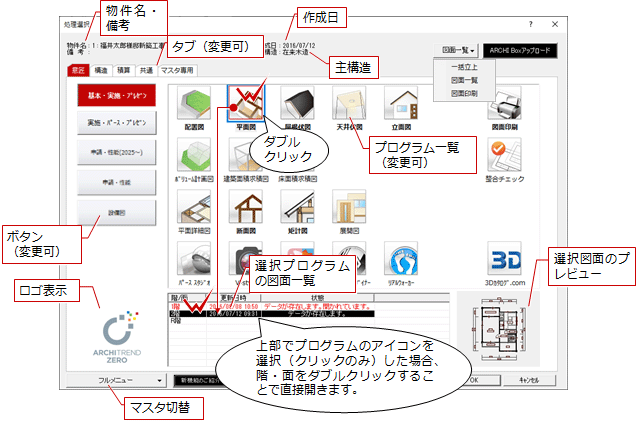

物件名・備考	「物件情報」ダイアログの物件No、物件名、備考の内容を表示します。
作成日	「物件情報」ダイアログの作成日を表示します。
主構造	「物件初期設定：基準高さ情報」の「主構造」の内容を表示します。
タブ・ボタン	プログラムは、画面上部のタブと左側に並んだボタンで分けられています。該当するタブ・ボタンをクリックします。 これらの名称は、カスタマイズで変更できます。
プログラム一覧	タブ・ボタンで分類されたプログラムが表示されます。この一覧より処理するプログラムを選択して「OK」をクリック、またはダブルクリックすると「図面選択」ダイアログが表示されます。 下記などの一部は、別プログラムを起動、またはサイトにアクセスするのもあります。 ・プレゼンデザイナー ・リアルウォーカー ・3Dカタログ.com ・確認申請チェック ・性能表示チェック
	プログラムアイコンの表示は、次の状態を示します。
		データが存在することを示します。プログラム名が太字で表示されます。
		データが存在していないことを示します。
		プログラムが購入されていないことを示します（進入禁止を示すマーク）。 ダブルクリックすると、弊社オンラインストアにアクセスします。
		プレゼンデザイナー、リアルウォーカ―など一部プログラムについては、購入されていない場合でも未購入マークが表示されないものがあります。
選択プログラムの図面一覧	プログラム一覧で選択しているプログラムの図面（階・面）一覧、図面の更新日時、状態（データの存在、図面のオープン状態）が表示されます。 一覧より図面を選択して「OK」をクリック、またはダブルクリックすると、その図面を開くことができます。
図面プレビュー	図面一覧で選択されている図面のプレビューが表示されます。データが作成されていない場合は何も表示されません。
図面一覧	一括立上	屋根伏図や天井伏図、立面図など平面図をもとに自動作成が可能な図面に対して、まとめて自動作成します。
	図面一覧	全図面を一覧表示します。図面一覧では、作成図面を確認したり、指定した図面を面単位、階単位で削除できます。
	図面印刷	「図面印刷」を開きます。
ARCHI Boxアップロード	図面やプレゼン資料、動画などをインターネット上のプレゼンデータ共有サービス「ARCHI Box」にアップロードします。 アップロードするには、ARCHITREND Managerがインストールされている必要があります。また、ARCHI Box/TREND Netを利用するには、別途契約が必要です。契約したら、ログインするためのアカウント情報を設定します。

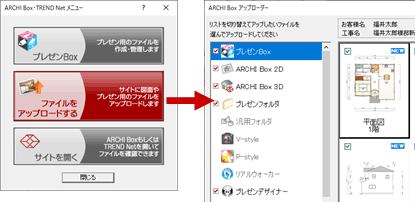

	プレゼンBox	「プレゼンBox」ダイアログを開き、作成した図面、パースからプレゼンテーション用のファイルを作成します。作成したファイルは、 ARCHI Box/TREND Netへアップロードすることができます。 ⇒「ファイル」メニューの「プレゼンBoxを開く」
	ファイルをアップロードする	作成した画像、JWWなどの汎用データ、P-style、リアルウォーカー、プレゼンデザイナーなどから出力されたファイルを、ARCHI Box/TREND Netへアップロードします。
	サイトを開く	ARCHI Box（MyBox管理）または、TREND Net（MyBox管理）サイトにログインして、アップロードしたファイルを確認します。
ロゴ表示	設定されているロゴ画像（bmp，jpeg）が表示されます。ロゴは、「マスタ切替」メニューの「カスタマイズ」で設定できます。
マスタ切替	マスタ名	処理選択のタブ・ボタン・プログラム一覧をカスタマイズしたマスタを切り替えます。
	カスタマイズ	処理選択の内容をカスタマイズしてマスタに保存します（20個まで登録可能）。また、ロゴ画像を設定します。 ※ 仕上、外部標準、部屋などのマスタが集められている「マスタ専用」タブはカスタマイズできません。
新機能のご紹介	インターネットに接続されているときに、このボタンが表示されます。 新機能を紹介したPDFが開きます。

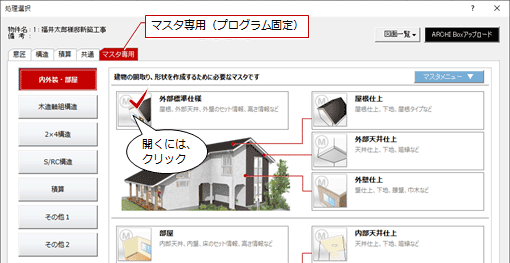

「マスタ専用」タブに仕上、外部標準、部屋などのマスタが集められています。

「マスタ専用」タブ・「内外装・部屋」などのボタンはカスタマイズにて編集することはできません。

メモ

• 使用するマスタのグループなどを変更したい場合は、カスタマイズにて新しいタブとボタンを追加して、マスタのアイコンを配置する必要があります。
• 「マスタ専用」タブは、「ウィンドウ」メニューの「共通マスタ」と同じです。「マスタ」メニュー、各マスタについてはそちらを参照してください。
