プログラム名

シックハウスチェック

Ver.

Ver.4

ID

Q530135

更新日

2017/12/22

Q：換気設備チェックで「圧力損失」で開いた、機外静圧の計算結果が「NG」になるときの対処方法について教えてください。

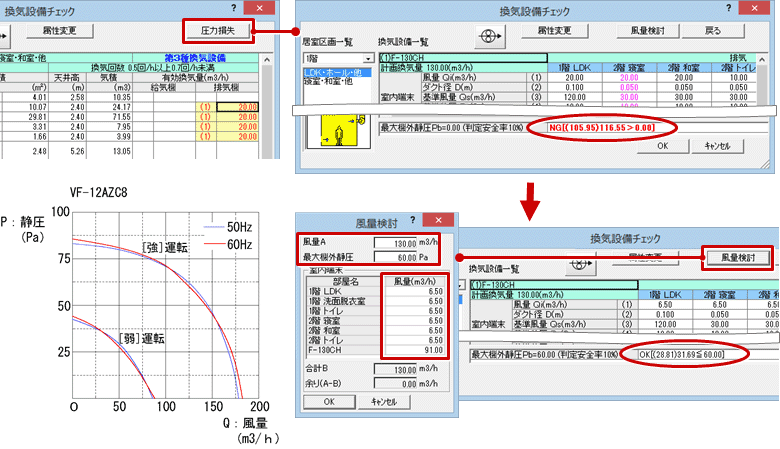

A：ダクトを使用した場合、圧力損失の計算が必要になります。メーカーのカタログ等を確認して、P-Q曲線より、風量、最大機外静圧を確認して「風量検討」でOKとなる風量・機外静圧の数値を入力してください。
※ 圧力損失の計算結果が「NG」の場合、各部屋の風量は赤字で表示されます。

操作方法

1. 「換気設備チェック」をクリックします。

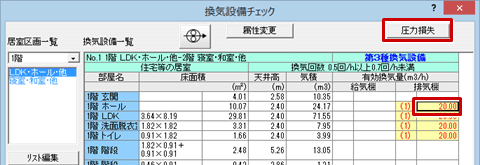

2. 赤色で表示された風量を選び、「圧力損失」をクリックします。

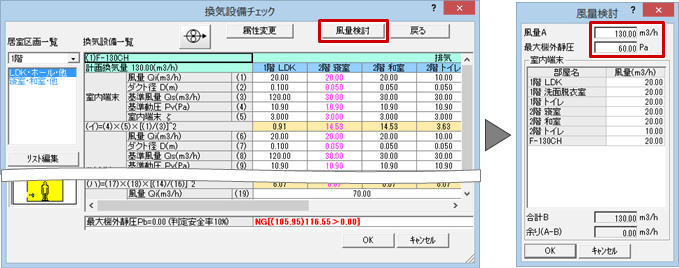

3. 「風量検討」をクリックします。
4. 換気設備メーカーのカタログ等を参照して、「風量検討」ダイアログの「風量A」「最大機外静圧」を入力します。

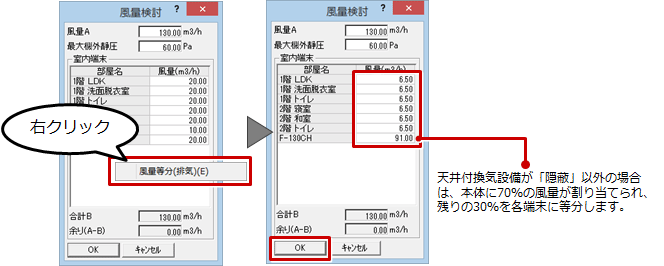

5. 各部屋の端末の風量を入力します。ここでは右クリックして「風量等分（排気）」を選びます。
   「風量A」の風量が、すべての室内端末の風量に等分されます。
6. 「余り（A－B）」が「0」になったことを確認して、「OK」をクリックします。

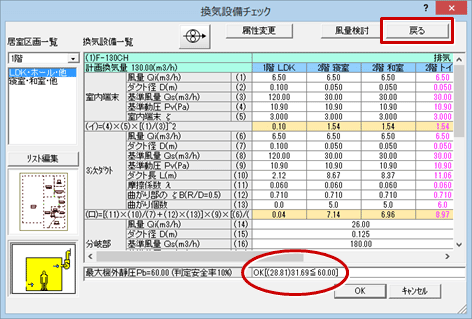

7. 画面下の最大機外静圧の判定が「OK」になったことを確認して、「戻る」をクリックします。

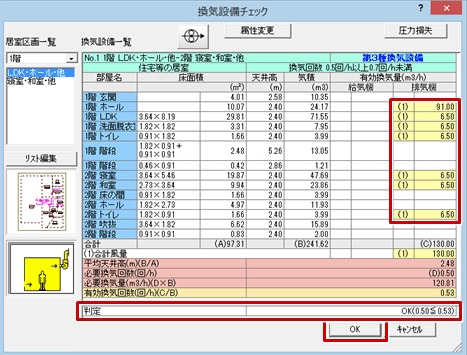

8. 検討した風量が黒字で表示され、「判定」がOKになっていることを確認して、「OK」をクリックします。


メモ

• 最大圧損経路は色表示されます。（排気系はピンク、給気系は青）
