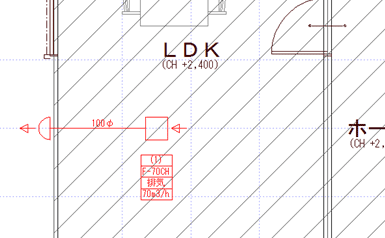

Q：天井付きの換気設備を入力する方法を教えてください。

A：「換気」メニューの「換気設備」の「換気設備（天井付集中）」または「換気設備（天井付個別）」で入力します。

換気設備（天井付集中）	換気設備のほかに各居室に天井通気口、外壁部分にフードを設け、換気設備と天井通気口、換気設備とフードをそれぞれダクトで接続する必要があります。
換気設備（天井付個別）	通気までを行う換気設備です。天井通気口を設ける必要はありませんが、外壁部分にフードを設け、換気設備とフードをダクトで接続する必要があります。入力できる換気種別は給気と排気のみです。また、用途が「隠蔽」の換気設備は入力できません。

ここでは、「換気設備（天井付個別）」で解説します。

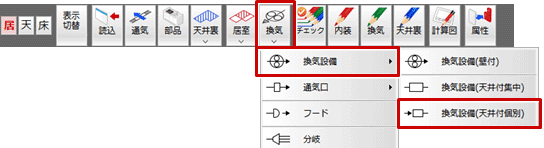

「換気」メニューから「換気設備」の「換気設備（天井付個別）」を選びます。

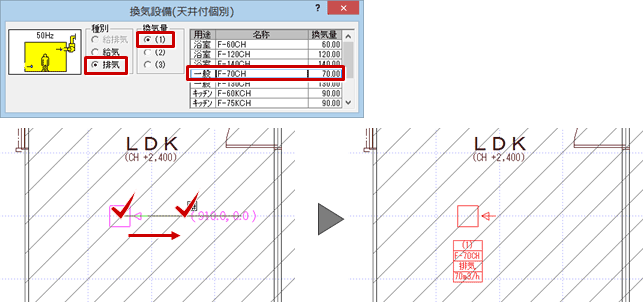

「換気設備（天井付個別）」ダイアログで換気種別、換気量、換気設備を選びます。
※「専用初期設定：換気設備」の「天井付」タブで設定した換気設備より、種別、換気量で抽出されて一覧表示されます。
換気設備の入力位置と方向をクリックします。
※ 方向に対して、記号（番号、換気設備名称、換気種別、排気量）が配置されます。

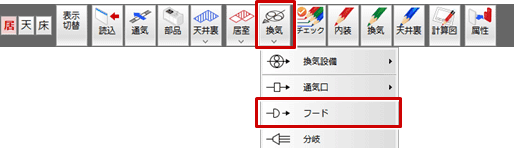

「換気」メニューから「フード」を選びます。

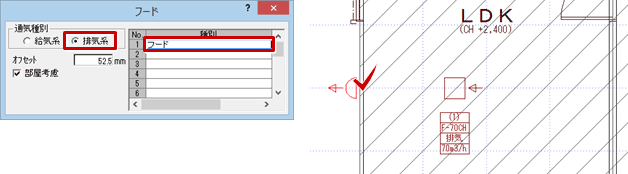

「フード」ダイアログで通気種別、種別を選びます。
※「専用初期設定：システム関連部材」の「フード」タブで設定したフードが一覧表示されます。
フードの入力位置をクリックします。
※「部屋考慮」がOFFのときは、続けて方向をクリックします。

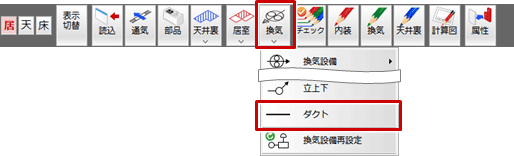

「換気」メニューから「ダクト」を選びます。

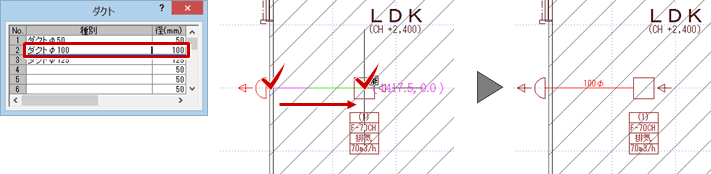

「ダクト」ダイアログで種別を選びます。
※「専用初期設定：システム関連部材」の「ダクト」タブで設定したダクトが一覧表示されます。
接続する換気設備とフードをクリックします。
※ ダクトに曲がりを設定する場合は、各曲がりの箇所を順にクリックすると、滑らかな曲線で接続されます。

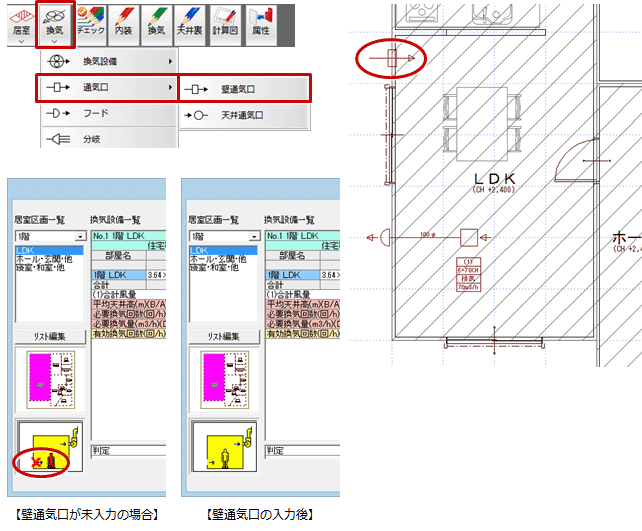

「換気」メニューから「通気口」の「壁通気口」を選んで、入力しておく必要があります。壁通気口が入力されていないと、空気が循環している判断にならないため、換気設備チェックの左下のモニタに「×」マークが表示されます。
　

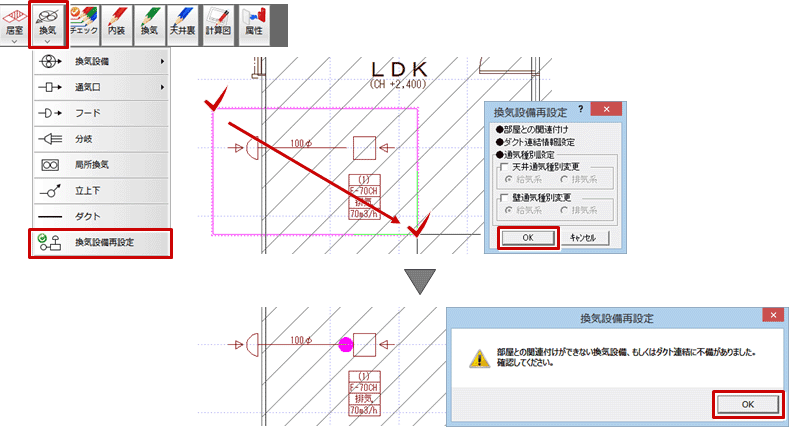

換気設備がダクトとフードに正しく接続されている必要があります。「換気」メニューの「換気設備再設定」を使用すると、部屋との関連付けやダクトの連結状態をチェックできます。
