プログラム名

シックハウスチェック

Ver.

Ver.3

ID

Q530155

更新日

2017/01/23

Q：換気設備図の換気設備記号を移動する方法を教えてください。

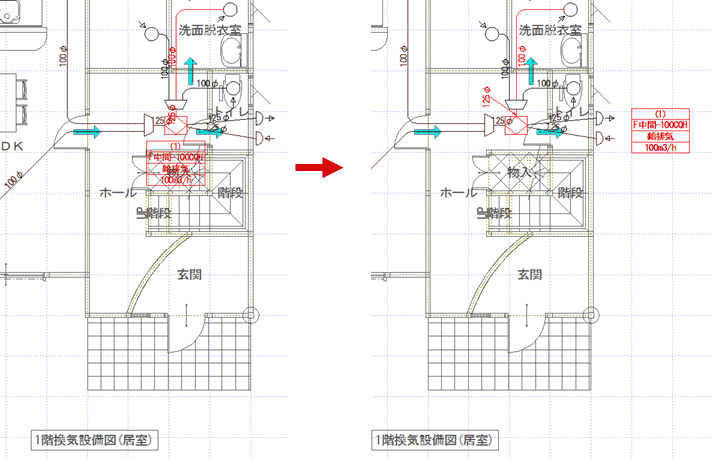

A：「記号移動」コマンドで記号を移動できます。記号に引き出し線をつけたり、記号文字に角度をつけることも可能です。
※ 換気設備図および建築材料図で配置されている文字列を移動できます。

操作方法

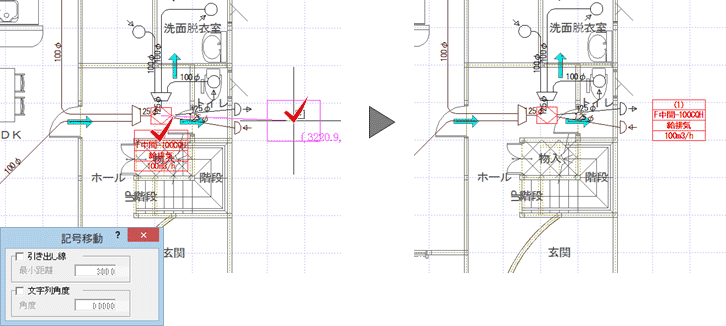

1. シックハウス換気計算図を開いて、「記号移動」をクリックします。

2. 移動する記号をクリックして、移動先をクリックします。


メモ

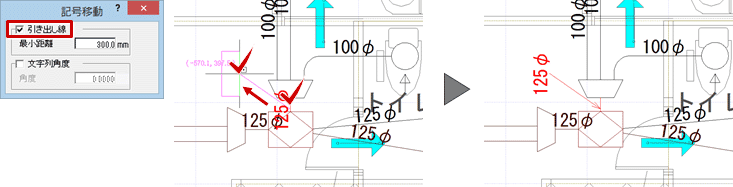

• 記号の移動と同時に引き出し線を入力する場合は、「記号移動」ダイアログの「引き出し線」をONにします。
  なお、引き出し線の長さが最小距離未満の場合は、引き出し線は描画されません。引き出し線の矢印は、移動先の位置から、記号の入力基準点に向かうように描画されます。

• 記号の文字列の角度を変更して移動したい場合は、「記号移動」ダイアログの「文字列角度」をONにして、X軸に対する角度を入力します。
