プログラム名

シックハウスチェック

Ver.

Ver.4

ID

Q530195

更新日

2017/12/22

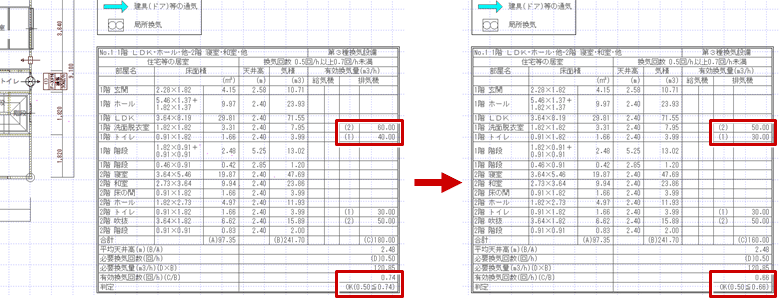

Q：換気設備の変更を既存の換気設備判定表に反映させる方法を教えてください。

A：「一括」メニューの「表一括更新」を使って、図・表をまとめて更新します。
ただし、換気設備図や建築材料図、凡例は更新されないため、再配置してください。

操作方法

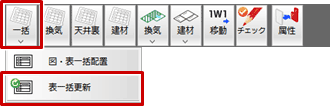

1. シックハウス換気計算図を開いて、「一括」メニューから「表一括更新」を選びます。

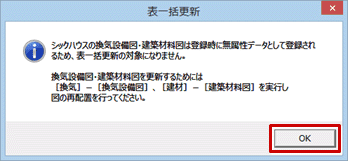

2. 確認画面で「OK」をクリックします。

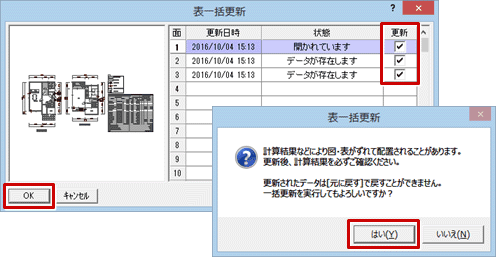

3. 「表一括更新」ダイアログの「更新」で、更新しない図面をOFFにして、「OK」をクリックします。
4. 確認画面で「はい」をクリックします。
   「更新」をONにした図面が開いて、図・表データが更新されます。

5. 図・表の大きさが変わって重なりやずれが生じる場合があるため、各図面を確認します。
6. 換気設備図や建築材料図、凡例は更新されないため、再配置が必要です。

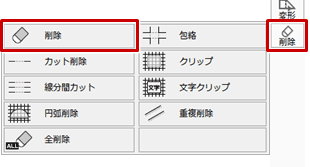

   ここでは、既存の換気設備図を削除するため、「削除」メニューから「削除」を選びます。

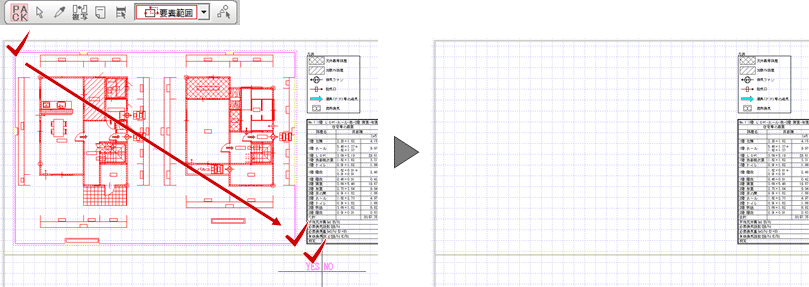

7. 既存の換気設備図がすべて含まれるように範囲を指定して、左クリックで「YES」を選びます。

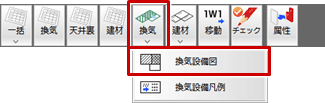

8. 「換気」メニューから「換気設備図」を選びます。

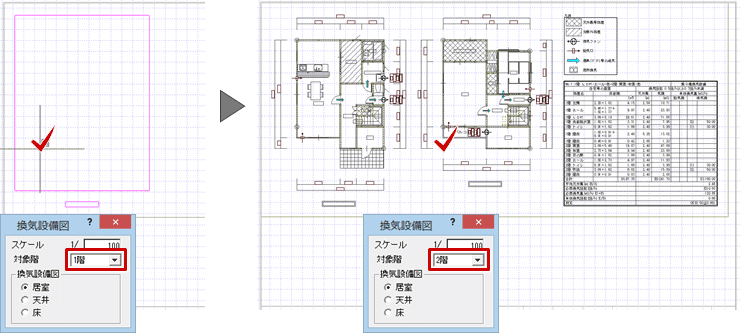

9. 「換気設備図」ダイアログで縮尺や対象階などを設定して、配置位置をクリックします。
