一括立上／図面一覧

複数の異なる図面をまとめて自動作成、図面を開きます。

Closed

まとめて自動作成するA115710_zli_sec01

立面図、外観パース、内観パースなど、自動配置や自動立上機能のある図面をまとめて自動作成します。

  1. 「処理選択」ダイアログの「図面一覧」メニューから「一括立上」を選びます。

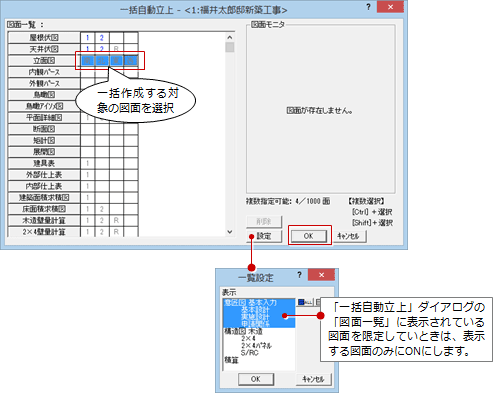

  2. 「一括自動立上」ダイアログの「図面一覧」で、自動作成する図面を選択します。
    複数の図面を選択する場合は、CtrlキーまたはShiftキーを押しながら対象の図面をクリックします。
  3. 「OK」をクリックします。
  4. 確認画面が表示されたら、確認して「はい」「OK」を選びます。

メモ

  • 自動配置、自動立上機能のない図面は、「図面一覧」に表示されません。
  • まとめて自動作成する図面は、1000面まで指定できます。作成する図面のウィンドウが100を超える場合、自動的に保存されます。作成されている図面を再作成する場合、以前の図面は上書きされます。
  • 「図面一覧」に表示されている図面No.の表示色は、次の意味があります。
    青色作成されている図面です。
    灰色未作成の図面です。
    緑色仮想階の図面です。
    赤色現在開いている図面です。
  • 「一括自動立上」ダイアログの「削除」で、「図面一覧」で選択した図面をまとめて削除することもできます。
Closed

まとめて図面を開くA115710_zli_sec02

平面図と天井伏図など、異なる複数の図面を一度に開きます。

  1. 「処理選択」ダイアログの「図面一覧」メニューから「図面一覧」を選びます。

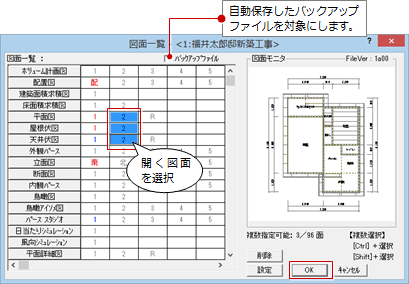

  2. 「図面一覧」ダイアログの「図面一覧」で、開く図面を選択します。
    複数の図面を選択する場合は、CtrlキーまたはShiftキーを押しながら対象の図面をクリックします。
  3. 「OK」をクリックします。
  4. 確認画面が表示されたら、確認して「はい」「OK」を選びます。

メモ

  • ZEROで同時に開くことのできる図面は100面までです。
