棟面積表

1. 「部屋」メニューから「棟面積表」を選びます。

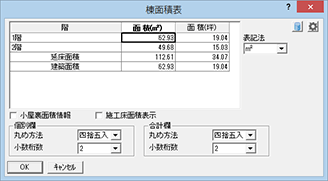

2. 「棟面積表」ダイアログで各階の床面積、延床面積、建築面積を確認します。
3. 「表記法」で、面積表の表記単位㎡、坪、㎡（坪）を設定します。
4. 「OK」をクリックします。

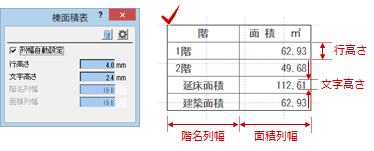

5. 「棟面積表」ダイアログで面積表や文字のサイズなどを設定します。
   「列幅自動設定」をONにすると、階と面積の列幅は表示文字が納まるように自動調整されます。
6. 面積表の配置位置をクリックします。


メモ

• 文字のフォントは、「共通初期設定：フォント」の「表・タイトル」「表・項目」「表・文字」で設定します。
• 面積表の単位、丸め方法、表の文字高・レイアウトなどの初期値は、「専用初期設定：面積表－棟面積表」で設定します。

面積	「面積（㎡）」「面積（坪）」は、セルをダブルクリックして変更できます（クリックしてからF2キーを押しても変更可）。 面積は、半角数字のみ入力可能です。
面積（坪）	坪単位の換算率は、「物件初期設定：CAD関連－単位」の【換算率】にある「坪」で設定します。
小屋裏面積情報	床面積求積図に配置されている床面積表の小屋裏面積を取り込みます。ONにすると、「小屋裏」に小屋裏面積が表示されます。
施工床面積表示	施工床面積を表示して棟面積表を作成する場合はONにします。ONにすると「施工床面積」が表示されます。
個別欄	個別面積㎡と坪の丸め方法と小数点以下の桁数を設定します。
合計欄	合計欄に表示する面積の丸め方法と小数点以下の桁数を設定します。

棟面積表は、次の面積表または面積区画の図面が必要になります。

トータル面積表	配置図1面の「表」メニューの「トータル面積表」で作成
	ただし、配置図の2面以降に入力したトータル面積表からは連動しません。配置図1面に入力したトータル面積表のみ連動します。
トータル面積がなければ、以下の面積表
建築面積表	建築面積求積図の「表」メニューの「建築面積表自動作成」「建築面積表個別作成」で作成 （または、建築面積求積図の建築面積区画データ）
床面積表	床面積求積図の「表」メニューの「床面積表自動作成」「床面積表個別作成」で作成 （または、床面積求積図の、床面積区画データ）

上記データがない場合

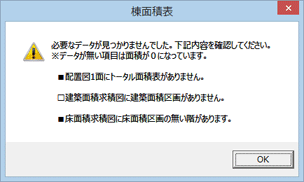

次の確認画面が開きます。作成されていないデータを確認してください。

■の項目を確認してください。□の項目はOKです。

■	NGであることを示します（該当するデータが入力されていない）。
□	OKであることを示します（該当するデータは入力されている）。
