階段有効幅・段差

階段の段数、有効幅、勾配の判定式などを作図します。

「階段有効幅・段数」ダイアログの機能A211110_sky_sec02

段数	階段の段数を表示します（変更不可）。
階高	階段の階高を表示します（変更不可）。

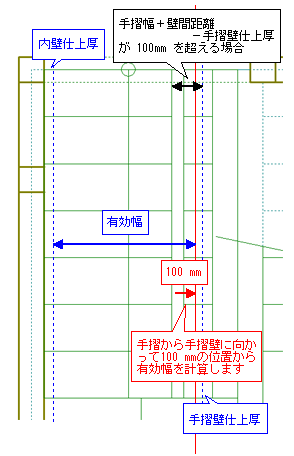

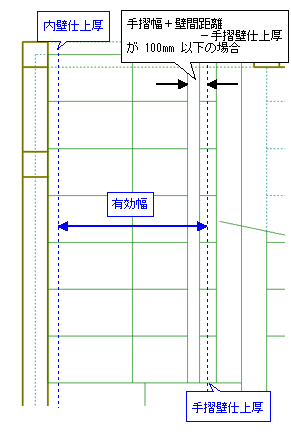

有効幅	階段の有効幅を表示します（変更可）。有効幅は、壁仕上厚を考慮します。（手摺がある場合は「階段手摺があるときの有効幅について」を参照）
蹴上（R）	階段の蹴上高を表示します（変更可）。
踏面（T）	階段の踏面幅を表示します（変更可）。螺旋、廻り、折り返し階段の踏面幅は、常に手摺の面から 300㎜のところが踏面幅になります。
勾配	勾配判定式に使用する階段の勾配を設定します。勾配判定が必要ないときは「なし」に変更します。
蹴込板	階段の蹴込板の｢あり｣｢なし｣を表示します。階段の「構造」が｢木（箱形）｣｢S（箱形）｣｢RC（フラット）｣のときは｢あり｣、それ以外のときは｢なし｣と表示されます。
蹴込	階段の蹴込板の｢あり｣のとき、階段の蹴込を表示します。蹴込の値は、「物件初期設定：階段・手摺」の「蹴込幅」で設定します。
段鼻	段鼻の｢あり｣｢なし｣を表示します。階段の「構造」が｢木（フラット）｣｢木（ストリップ）｣のときは｢あり｣、それ以外のときは｢なし｣と表示されます。段鼻の値は、「物件初期設定：階段・手摺」の「段鼻の出」で設定します。

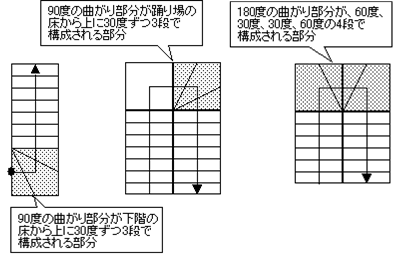

廻り階段無効	次のような廻り階段のバリアフリー階段や3段の廻り階段（「廻り階段」ダイアログの「段数等」にある「踏面段数」が「3」段）を選択したときに設定できます。廻り階段の判定式を表示しないときは、OFFにします。
判定	判定の計算式と判定結果を表示します。「NG」のときは、表の判定式に取り消し線（二重線）が作図されます。
