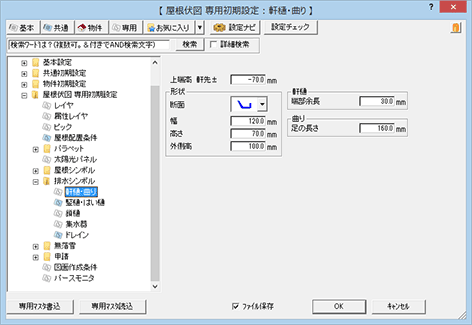

専用初期設定：排水シンボル－軒樋・曲り

「断面」からを選び、「幅」などを設定します。

メモ

• 樋の出は、「物件初期設定：屋根」の「樋の出」で設定します。樋の出は、葺材先端または垂木先端が基準になります。
• 軒先高は、垂木の上端が基準になります。
• 「排水」メニューの「樋自動配置」で配置される軒樋の形状は、専用初期設定の「OK」をクリックした時点の「断面」で選んでいる形状となります。

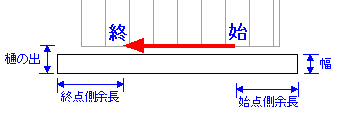

軒樋を入力する際、両端を指定した入力点よりも長い軒樋としたい場合は、「軒樋」の「端部余長」に両端部の余長を設定します。

「曲り」の「足の長さ」で変更します。
