妻壁自動配置／妻壁

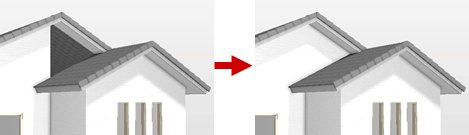

屋根線属性が「妻壁取合い」に設定されている屋根線位置に妻壁（屋根の妻側用の外壁仕上）を自動配置するときは、「シンボル」メニューから「妻壁」の「妻壁自動配置」を選び、妻壁を配置する屋根を選択します。

次の確認画面が表示されるので、確認して「OK」をクリックします。

メモ

• 「妻壁自動配置」ダイアログの「屋根線属性設定を行う」は、妻壁を自動配置する前に屋根線属性を自動で再設定します。妻壁がうまく自動配置されない場合や屋根を変更した後などに、ONにします。
• 「編集」メニューの「屋根線属性設定」の「屋根線属性設定」「屋根線個別変更」でも妻壁を自動配置できます。
• 「シンボル」メニューの「妻壁」の「妻壁」を使用して、躯体面となる位置を指定します。

• 複雑な見付形状の妻壁を入力するには、立面図の「仕上」メニューの「妻壁」を使用します。

妻壁を入力後に、「属性変更」で表示されるダイアログの機能について解説します。

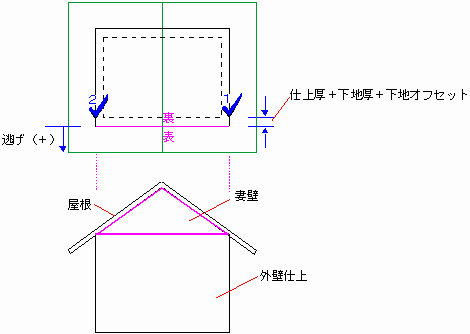

仕上＋下地＋下地オフセット	設定している外壁仕上マスタの仕上厚＋下地厚＋下地オフセットの合計値を表示します。 「外断熱」がONの場合は「＋断熱材厚」が表示されます。
取付区分 下地オフセット	下地を取り付ける壁構造の区分を設定します。 外壁仕上マスタで設定されている区分の下地オフセット値が「下地オフセット」にセットされます。

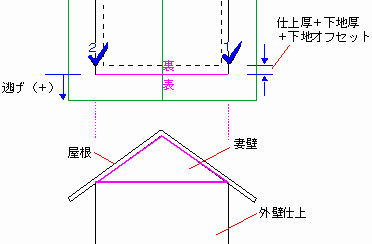

逃げ	妻壁をオフセットした位置に入力するとき、その値を設定します。 妻側壁は時計回りの方向に入力します。逃げを＋入力した場合は入力方向の左側にオフセットし、－入力すると右側にオフセットします。

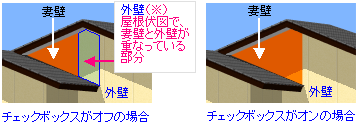

妻壁優先	平面図の外壁仕上と妻壁とが重なっている場合に、どちらを優先して立体を作成するかを設定します。 立体の作成では、入力した長さで妻壁データを作成する場合は、ONにします（外壁と重なる部分も作成します）。逆に妻壁と重なっている部分の外壁仕上を作成しません。 OFFの場合、外壁仕上と重なる部分の妻壁は作成されません。

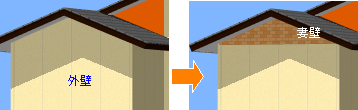

	外壁に対して妻側部分のみを他の外壁素材にしたい場合は、次図のように妻壁を入力して「妻壁優先」をONにしてください。
目地基準点
外壁仕上優先	妻壁の下に入力されている外壁仕上の目地基準点の位置を、妻壁の目地基準点とするときは、ONにします。妻壁の目地が外壁仕上の目地に合わせられます。

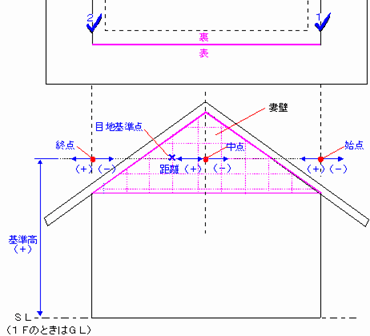

基準高 始点・中点・終点 距離	妻壁の目地基準位置を手動で設定するときは、「外壁仕上優先」をOFFにして、基準高や距離を設定します。
高さ指定
屋根検索	「上端高」または「下端高」がONのときに有効です。 ONにすると、妻壁の上端高、下端高が屋根に達していない場合でも、妻壁の立体データ、断面データは屋根の高さまで自動で伸びます。 なお、上端の検索対象となるのは処理階および上階の屋根、下端の検索対象となるのは下階の屋根です。
上端高	妻壁の上端高を設定するときはONにして、軒高からの高さを設定します。 妻壁が意図する位置に表現されないときは、上端高と下端高で調整してみてください。
下端高	妻壁の下端高を設定するときはONにして、軒高からの高さを設定します。
