外部天井仕上／ポーチ天井仕上／外部天井仕上張り替え

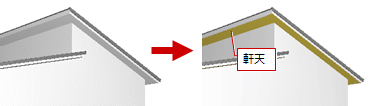

外部天井仕上は、屋根の軒天として扱います。屋根の軒天領域に外部天井仕上を入力すると、パースモニタで屋根と同時に軒天も立体表現されます。軒天領域以外に入力されていると、立体は表現されません。

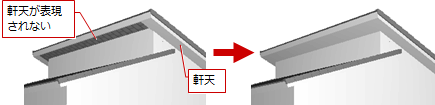

次のように、1つの階に段違い屋根が入力されている場合、一部軒天が自動作成されません。このようなとき、外部天井を入力します。

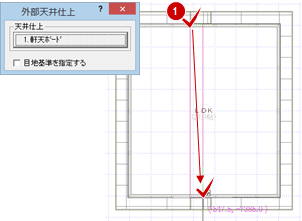

1. 「天井」メニューから「外部」の「外部天井仕上」を選びます。
2. 「外部天井仕上マスタ選択」ダイアログで天井仕上を選択して、「選択」をクリックします。
3. 屋根補助線を参照して、軒天の位置に天井仕上を入力します（入力方法：矩形）。



メモ

• 屋根線補助線は、「専用初期設定：自動条件」の「屋根補助線登録」がONのときに、「自動立上」で作成されます。
• パースモニタを開いている場合、外部天井仕上の立体を確認するには、「再作成」メニューの「前回と同じ条件で再作成」で再作成してください。

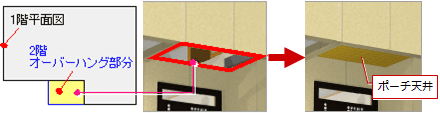

次図のように、2階にオーバーハング部分がある場合、「自動立上」ではオーバーハング部分には天井仕上が作成されません。このような場合、1階天井伏図で2階オーバーハング部分にポーチ天井仕上を入力します。

1. 「天井」メニューから「外部」の「ポーチ天井仕上」を選びます。
2. 「外部天井仕上マスタ選択」ダイアログで天井仕上を選択して、「選択」をクリックします。

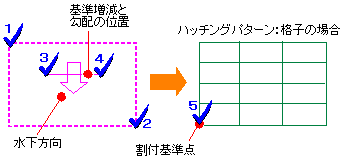

3. 「ポーチ天井仕上」ダイアログで基準増減と勾配を設定します。

4. 天井仕上の領域をクリックします（入力方法：矩形）。
5. 「勾配」で勾配が設定されている場合は、増減と勾配の基準位置の始点と終点をクリックします。
   勾配が「0.0」の場合は、この手順はありません（次図：3，4）。
6. 「目地基準を指定する」がONの場合は、目地の割付基準点をクリックします。
   OFFの場合は、この手順はありません（次図：5）。


メモ

• 屋根の軒天として使用する場合は、外部天井仕上を使用してください。ポーチ天井仕上は外部天井仕上とは異なり、単独入力でもパースモニタで立体表現されます。
• ポーチ天井高は、「属性変更」で高さを調整してください。

• 「自動立上」で天井仕上を再作成する場合、「外部天井仕上」がONのとき、ポーチ天井が削除されてしまいます。屋根領域に変更がない場合は、「外部天井仕上」をOFFにして内部天井仕上だけを再作成してください。

全階または現在階の軒天の仕上を変更します。

1. 「天井」メニューから「外部」の「外部天井仕上張り替え」を選びます。
2. 「外部天井仕上張り替え」ダイアログで、全ての階の仕上を変更するときは「全ての階」をONにします。
   現在開いている階のみ仕上を変更するには、「現在の階」をONにします。
3. 「外部天井仕上」で仕上、または素材を変更します。
4. 「実行」をクリックします。

5. 確認画面で「はい」をクリックします。
   処理が開始します。

メモ

• ポーチ天井仕上も「外部天井仕上張り替え」の対象となります。
