道路自動配置／道路連続線／歩道／側溝

道路境界線に道路を自動配置するA260405_dps_sec01

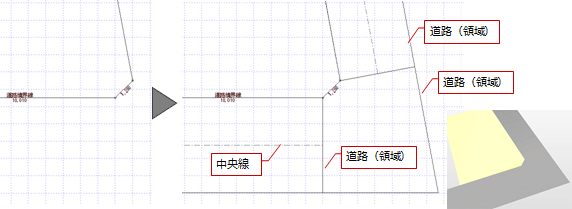

道路境界線に対して、領域データの道路を自動配置するには、「道路」メニューの「パース用道路」にある「道路自動配置」を使用します。

パース用道路を使用すると、隅切り部分の領域を考慮して道路が作成されます。

道路の自動配置を行う場合は、あらかじめ敷地境界線の属性を「道路境界線」に設定し、「道路幅」「隣地高低差」「隣地高低差2」を設定しておく必要があります。
「みなし道路境界線」に対しても自動配置されます。
なお、「道路」メニューから「パース用道路」の「歩道」で入力する歩道は、道路（領域）の上に入力するため、「道路幅」は歩道を含む幅にしてください。
道路の基準高を変更、または傾斜を付けるには、「属性変更」で3点の高さで指定します。
3点の位置を変更したいときは、「編集」メニューの「高さ変更（3点）」を使用します。

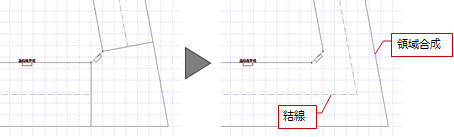

パース用道路は領域データのため、入力後道路を選択してトラッカー、または「変形」メニューの「領域＋・－」「領域合成」などで領域を変形できます。
ただし、傾斜道路を合成する場合、3点の高さは引き継ぎ領域の高さ位置が基準となります。傾斜道路の場合は注意してください。
道路の中央線は、道路の領域とは別データとなるため線分だけを扱うことができます。
「道路」メニューの「パース用道路」にある「道路自動配置」では、道路の寸法線は作成されません。汎用コマンドで入力してください。

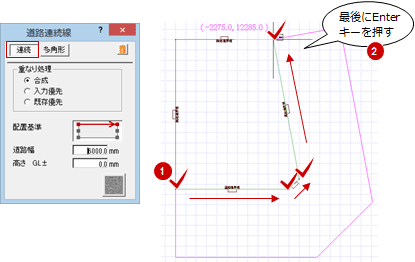

道路幅、配置基準を設定して、連続線を指定して道路を入力するには、「道路」メニューから「パース用道路」の「道路連続線」を使用します。ダイアログの「連続」をONにして、道路線を順にクリックし、最後にEnterキーを押します。

重なり処理について

合成	高さ位置と勾配、素材が同じ道路のとき、合成するときはONにします。
入力優先	入力する道路を優先にして交差道路を入力するときはONにします。
既存優先	既存の道路を優先にして交差道路を入力するときはONにします。

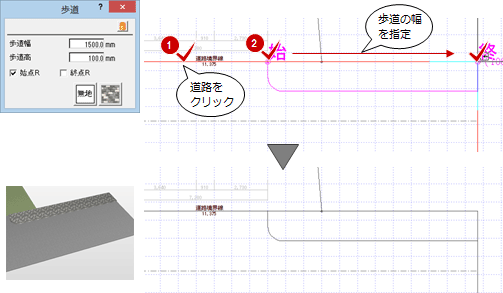

「道路」メニューから「パース用道路」の「歩道」「側溝」を使用します。

歩道は、パース用道路の領域内に入力します。
