延焼線自動配置／延焼線／延焼領域ハッチング

「建物」メニューの「延焼線」にある「延焼線自動配置」を使用します。

メモ

• 敷地が複数ある場合、コマンド実行後に対象となる敷地を選択します。

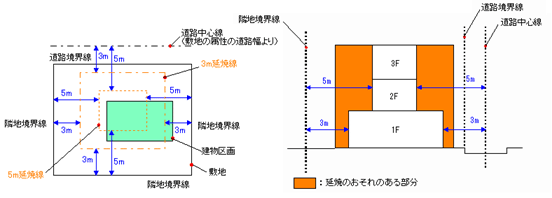

• 延焼線の形状は、ほぼ敷地の形状と同じになりますが、敷地境界線に「隅切」が含まれる場合、隅切部分がないものとしてみなし、隣り合う道路境界線が結線した形状になります。
• 延焼線は、平面図の建具等級チェック、平面図・立面図の建具性能表の延焼線内外判定で使用されます。
• 3m延焼線、5m延焼線の線種は、「専用初期設定：延焼線」の「延焼線」で設定します。
• 延焼の恐れのある領域は、「専用初期設定：延焼線」の「延焼の恐れのある領域」にある「延焼線自動時に作成」がONのときに自動作成されます。
• 延焼線を手入力するには、「建物」メニューの「延焼線」にある「延焼線」で延焼線の範囲をクリックします。

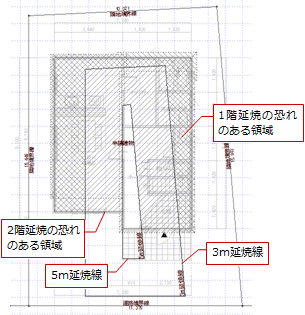

建物区画と3m・5m延焼線をもとに、延焼の恐れのある領域を自動作成します。

1. 「建物」メニューから「延焼線」の「延焼領域ハッチング」を選びます。
2. 建物区画、または屋根線をクリックします。
3. マウスカーソル部分に「YES」「NO」が表示されるので、マウスの左ボタンをクリックします。
   キャンセルする場合は、マウスの右ボタンをクリックします。
