カタログ

仕上（壁、屋根、床）の素材、部品、建具から製品・性能情報を取り出して入力します。

ZERO専用マスタに登録されている3D部品、AT建具からは情報を引き出せません。

仕上・建具などの製品・性能情報を入力する

  1. 「ツール」メニューから「カタログ」を選びます。
  2. 図面で情報を引き出すデータをクリックします。

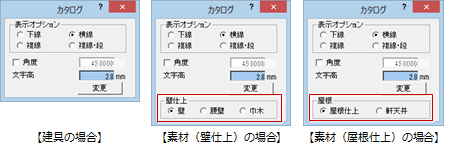

  3. 「カタログ」ダイアログで、引き出し線、文字の高さなどを設定します。
  4. 壁仕上、屋根の場合は、引き出す情報の対象を設定します。
  5. 引き出し線の始点、終点、方向を順にクリックします。

メモ

  • 表示する項目は、「専用初期設定：カタログ」で素材、建具、部品ごとに設定します。

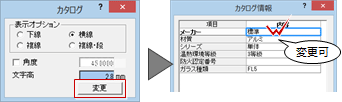

  • 「専用初期設定：カタログ」で引き出す情報に「フリー」が設定されている、または文字列を変更したい場合は、「カタログ」ダイアログの「変更」から変更できます。
