専用初期設定：躯体－共通

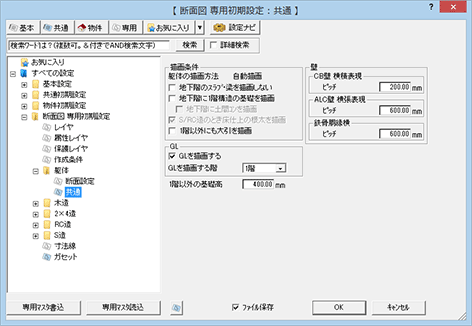

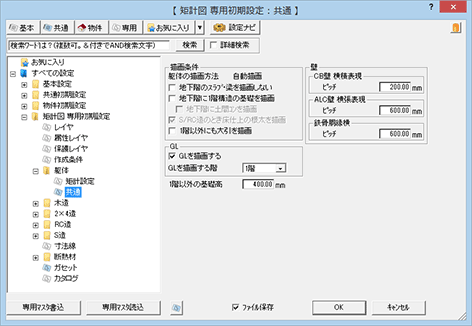

躯体の作図条件を設定するにはA430124_kcm_sec01

「描画条件」の各項目を設定します。

「躯体の描画方法」は、「専用初期設定：躯体－矩計（断面）設定」の「描画方法」で選択した方法です。選択した方法によって、設定できない項目があります。

地下階のスラブ・梁を描画しない	地下階のスラブ、梁を描きません。
地下階に1階構造の基礎を描画	地下階に１階の基礎を描きます。
	地下階に土間コンを描画	地下階に１階の基礎を描くとき、土間コンクリートも描きます。土間コンクリートは、１階と地下階の構造が「木造」のときに描かれます。
S/RC造のとき床仕上の根太を描画	構造が「S造」「RC造」のとき、床仕上の根太を描きます。
１階以外にも大引を描画	１階以外の大引きを描きます。床仕上に大引きが設定されている必要があります。

「GL」の各項目を設定します。

GLを描画する	GLを示す線を描きます。
GLを描画する階	GLを描く位置の階を選びます。

CB壁横積表現	コンクリートブロック壁に区切り線を描くときの間隔を設定します。
ALC壁横張表現	ALC壁に区切り線を描くときの間隔を設定します。
鉄骨胴縁横	横方向の鉄骨胴縁の断面線を描くときの間隔を設定します。
