専用初期設定：RC造－布基礎
自動描画で作図するRC造の布基礎を設定します。

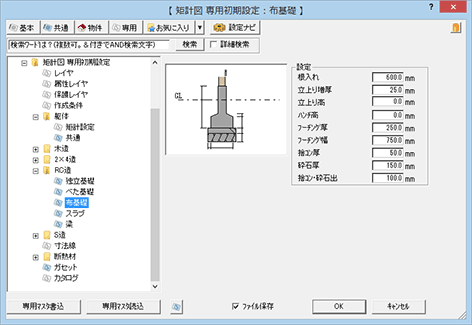

矩計図

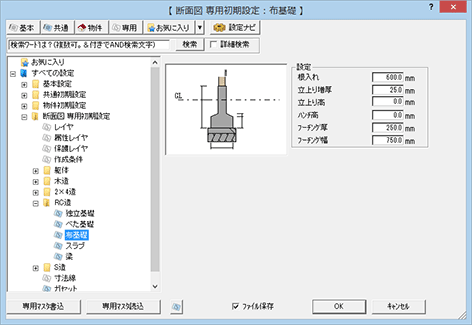

断面図
メモ
- 自動描画は、「専用初期設定：躯体－矩計（断面）設定」の「描画方法」が「自動描画」のとき、自動立上で実行されます。
- 「物件初期設定：基準高さ情報」で設定されている1階の構造が「RC」のときに、この設定が有効です。
- 「物件初期設定：柱・基礎・束」の【基礎タイプ】で「布基礎」を選んだときに作図される布基礎の設定項目です。
布基礎の作図を設定するには
「設定」の各項目を設定します。
| 根入れ | GLから布基礎フーチングの下端までの深さを設定します。 |
| 立上り増厚 | 配置されている壁より立上りの幅を広めにする分を設定します。立上り部の幅は、壁の幅+（立上り増×2）になります。 |
| 立上り高 | GLから立上り部天端までの高さを設定します。 |
| ハンチ高 | 布基礎フーチングの上端をハンチにする部分の高さを設定します。 |
| フーチング厚 | 布基礎フーチングの厚さを設定します。 |
| フーチング幅 | 布基礎フーチングの幅を設定します。 |
| 捨コン厚 | 布基礎フーチングの下に打つ捨てコンクリートの厚さを設定します。 ※矩計図のみの機能です。 |
| 砕石厚 | 捨てコンクリートの下に敷く砕石の厚さを設定します。 ※矩計図のみの機能です。 |
| 捨コン・砕石出 | 布基礎フーチングより捨てコンクリートと砕石を広めにする分の幅を設定します。 ※矩計図のみの機能です。 |
