専用初期設定：S造－スラブ

自動描画で作図するS造の土間とスラブを設定します。

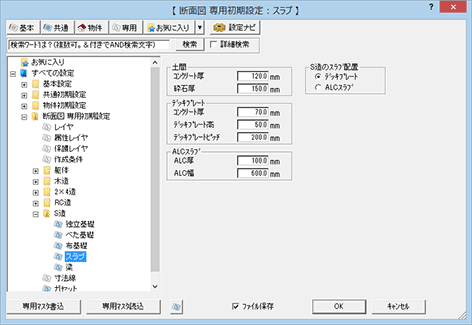

スラブの作図を設定するにはA430186_ssb_sec02

作図するスラブのタイプを「S造のスラブ配置」で選びます。それぞれの作図については、「デッキプレート」「ALCスラブ」で各項目を設定します。

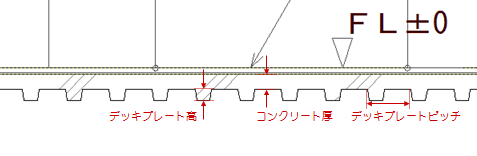

コンクリート厚	デッキプレートの山上のコンクリート部分の厚さを設定します。
デッキプレート高	デッキプレートの山の高さを設定します。
デッキプレートピッチ	デッキプレートの谷と山を合わせた長さを設定します。

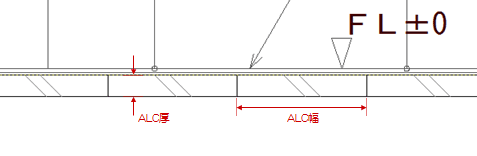

ALC厚	ALCの厚さを設定します。
ALC幅	ALCパネル一枚の幅を設定します。

コンクリート厚	床の下に打つコンクリートの厚さを設定します。
砕石厚	コンクリートの下に敷く砕石の厚さを設定します。
