専用初期設定：寸法線

展開図を自動作成するときの寸法線の作図条件を設定します。

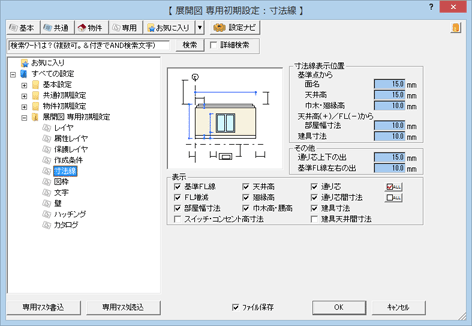

寸法線の作図条件を変更するには

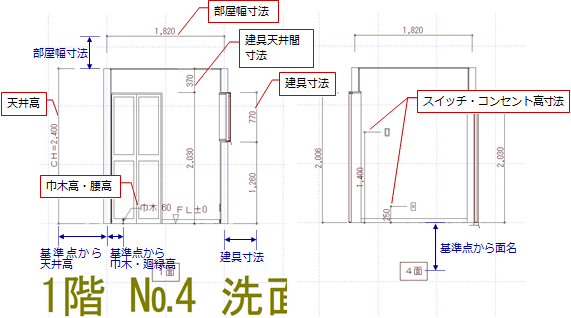

寸法線表示位置 　
　面名 面名およびタイトルの表示する位置を設定します。設定値は基準点のライン（横）から面名の中心までの距離になり、面名からタイトルまでの距離は、この値の1/2になります。
　天井高 天井高の寸法を表示する位置を設定します。設定値は基準点のライン（縦）から寸法線までの距離になります。
　巾木・廻縁高 巾木高、腰壁高、廻縁高の寸法を表示する位置を設定します。設定値は基準点のライン（縦）から寸法線までの距離になります。
　部屋幅寸法 部屋幅寸法を表示する位置を設定します。
部屋の上部に表示するときは、天井高から寸法線までの距離を＋入力します。
部屋の下部に表示するときは、床高から寸法線までの距離を－入力します。
　建具寸法 建具高寸法の表示位置を建具からの逃げで設定します。
その他 　

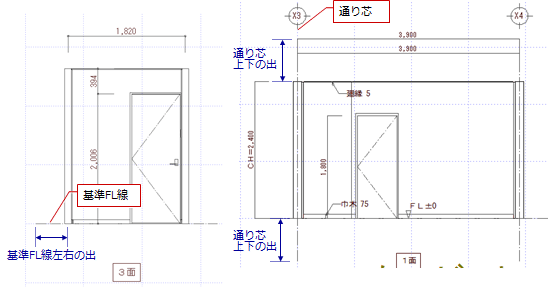

　通り芯上下の出 通り芯の上下の出の寸法を設定します。設定値は天井高からの上の出と、基準FL線からの下の出になります。値を＋入力した場合は通り芯マークが上部に表示され、－入力した場合は下部に表示されます。
　基準FL線左右の出 基準FL線について通り芯または部屋線位置からの出の寸法を設定します。
表示 展開図に寸法線を描画したい項目をONにします。描画したくない項目はOFFにします。
