専用初期設定：表レイアウト

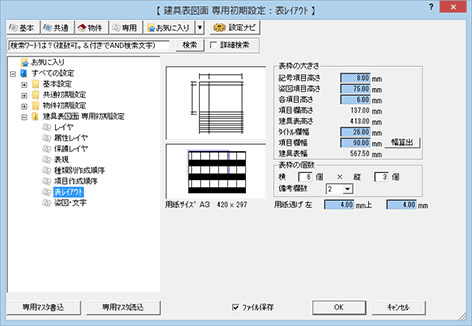

各行の高さを設定するにはA450355_lay_sec01

各項目の高さは、「表枠の大きさ」の「記号項目高さ」「姿図項目高さ」「各項目高さ」で設定します。

設定した各高さの結果、「項目欄高さ」「建具表高さ」に合計の高さが表示されます。

項目欄高さ	「記号」～「備考」の高さの合計です。
建具表高さ	図面に作表する「建具表」の高さです。「表枠の個数」や「専用初期設定：表現」の「二重線表現」などの設定によって変わります。

各項目のタイトルと建具データの項目の幅は、「表枠の大きさ」の「タイトル欄幅」「項目欄幅」で設定します。

「幅算出」をクリックすると、建具データで収まる幅を自動算出します。

タイトル欄幅	「記号」～「備考」のタイトルを表記する欄の幅です。
項目欄幅	建具データよりセットする各項目欄の幅です。

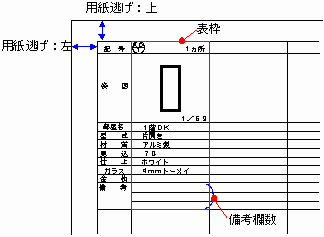

1面に作表する建具の個数は、「表枠の個数」で横と縦の数を設定します。

左側の表モニタで用紙サイズに収まるか確認できます。

自動で作表して配置される建具表の位置を調整するには、「用紙逃げ」で用紙枠の左上からのオフセット距離を設定します。
