記号入力

1. 「記号入力」をクリックします。
2. 「記号入力」ダイアログで追加入力する建具記号を設定します。
   初期値は、「図面自動立上」で自動作図された建具記号と同じです。追加する建具記号の内容を「主記号」～「副記号」の必要な項目に入力します。



   内部	「専用初期設定：建具記号（内部）」で設定した条件を読み込みます。
   外部	「専用初期設定：建具記号（外部）」で設定した条件を読み込みます。

3. 建具記号を入力する位置をクリックします。

メモ

• 建具の向きを変更して入力するには、入力方法を「1点方向」に変更して、入力する位置と建具記号を向く方向をクリックします。もしくは、Shiftキーを押しながら入力する位置をクリックすると、向きを指定できます。

• 建具記号の大きさを変更できます。「記号入力」ダイアログの「半径」に円記号の半径値を入力します。

「記号入力」ダイアログの初期値は、「図面自動立上」で作図した建具記号と同じで「専用初期設定：建具記号（内部）」「専用初期設定：建具記号（外部）」からセットされています。

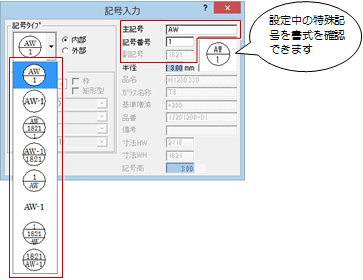

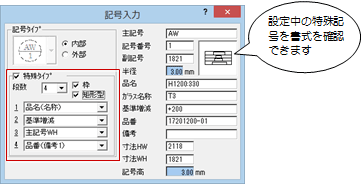

初期値ではない建具記号を入力するには、「記号タイプ」の一覧から他の建具記号を選びます。一覧にない場合は、「特殊タイプ」をONにして以下の項目を設定します。

「1」～「4」で選んだ項目の内容は、ダイアログの「主記号」～「記号高」の必要な項目にセットします。
