壁面日影線入力／壁面日影図作成

1. 「日影」メニューから「壁面日影線入力」を選びます。
2. 投影される建物の壁面の上端高と下端高、壁面日影線の符号名を設定します。

3. 影が投影される壁面の始点、終点、投影面をクリックします。


1. 「日影」メニューから「壁面日影図作成」を選びます。
2. 壁面日影線をクリックします。

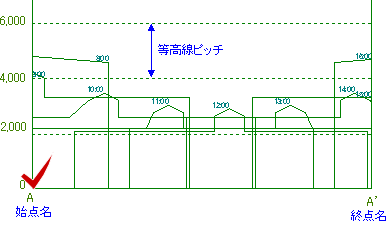

3. 図に描画する等高線のピッチと図の縮尺をします。

4. 壁面日影図の配置位置をクリックします。
   「専用初期設定：日影」の設定で、壁面日影図が作成されます。


メモ

• 「専用初期設定：塗り潰し」の「時刻日影」をONにすると、壁面日影図を塗り潰しで描画できます。
