専用初期設定：外皮見付図

外皮見付図の寸法線位置や作図の条件を設定します。

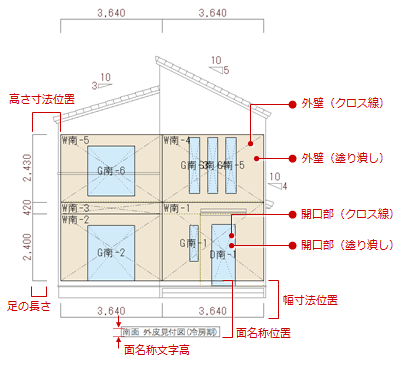

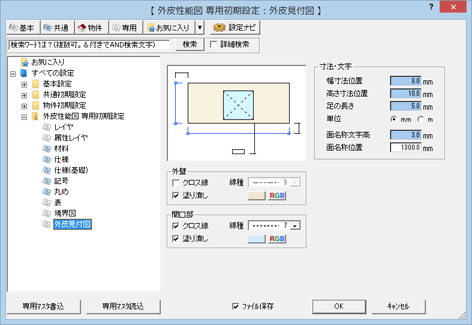

外皮見付図の描画条件を変更するには

寸法・文字	寸法位置、図面名を表示する位置、寸法の単位などを設定します。
幅寸法位置	外皮面の幅寸法を表示する位置を、基準点のライン（横）から寸法線までの距離で設定します。
高さ寸法位置	外皮面の高さ寸法を表示する位置を、基準点のライン（縦）から寸法線までの距離で設定します。
足の長さ	寸法線の足の長さを設定します。
単位	実寸で寸法表示する場合は「mm」、計算表の単位に合わせたい場合は「m」を選びます。「mm」にした場合は、以下の設定で外皮見付図の寸法がmm表記になります。・「専用初期設定：丸め」にある「長さ（m）」の「小数桁数」を「3」以上・「物件初期設定：CAD関連－単位」にある【寸法表記】の「単位」を「mm」に、「丸め」の「小数桁数」を上記の「長さ（m）」と同じ桁数になるように設定「長さ（m）」の「小数桁数」が「3」の場合：「mm」の「小数桁数」は「0」「長さ（m）」の「小数桁数」が「4」の場合：「mm」の「小数桁数」は「1」
面名称文字高	タイトル表示される面名称の文字の高さを設定します。なお、「W南－1」などの記号は「物件初期設定：CAD関連－文字・ハッチング」の「一般文字」、寸法文字は「物件初期設定：CAD関連－寸法・引出線」の「寸法線」の文字高を使用します。
面名称位置	タイトル表示される面名称の位置を、基準点のライン（横）からタイトル枠下端までの距離で設定します。
外壁	外皮面の表現方法を設定します。
クロス線	外皮面にクロス線を作図するときはONにして、表現する線種を設定します。
塗り潰し	外皮面を塗り潰すときはONにして、「RGB」で色を設定します。
開口部	開口部の表現方法を設定します。
クロス線	開口部にクロス線を作図するときはONにして、表現する線種を設定します。
塗り潰し	開口部を塗り潰すときはONにして、「RGB」で色を設定します。
