熱的境界図（壁・開口）／熱的境界図（床・土台・基礎）・面積表／熱的境界図（屋根・天井）・面積表

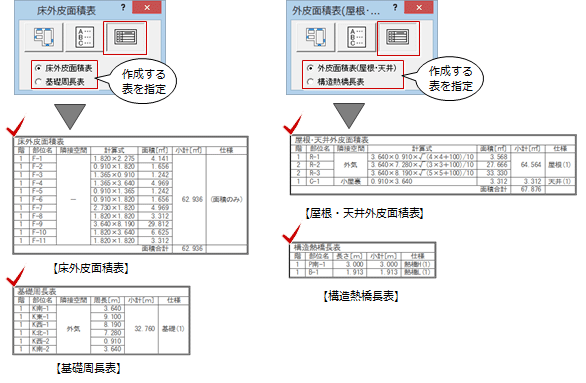

入力した熱的境界データの図、凡例、外皮面積表を作成します。

熱的境界図を作成するA562395_nkz_sec01

「境界図」メニューから「熱的境界図（壁・開口部）」または「熱的境界図（床・土台・基礎）・面積表」「熱的境界図（屋根・天井）・面積表」を選びます。
※ コマンドによって作図される熱的境界データは次の通りです。

熱的境界図（壁・開口部）	壁、建具
熱的境界図（床・土台・基礎）・面積表	床、土台、基礎
熱的境界図（屋根・天井）・面積表	屋根、天井、軒桁、胴差、構造熱橋

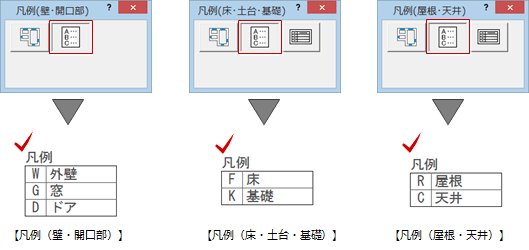

「熱的境界図」ダイアログで「境界図」がONになっていることを確認します。

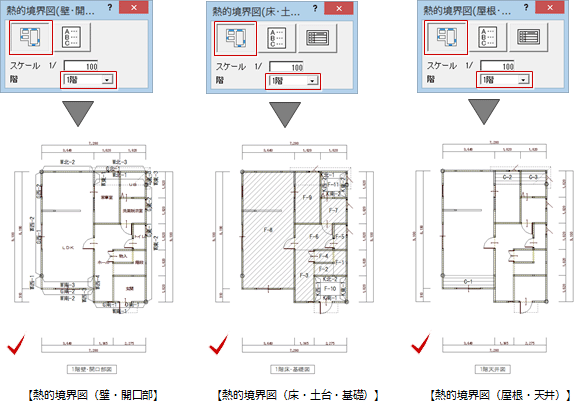

「熱的境界図」ダイアログで縮尺と作成階を設定します。
図の配置位置をクリックします。
※ 配置基準は、各階の平面図の作図原点になります。

メモ

熱的境界図（床・土台・基礎）、熱的境界図（屋根・天井）では、部屋名は作図されません。
新たに熱的境界図を配置すると、同一の既存境界図は削除されます。
例えば、熱的境界図（壁/床/建具）を再配置したとき、既存の熱的境界図（壁/床/建具）は削除され、熱的境界図（屋根/天井/構造熱橋）は残ります。
区画の表現は「専用初期設定：境界図」の「境界図」で設定します。
タイトルには、階と配置されている熱的境界名が表示されます。
部位名（記号）、タイトルのフォント、スタイルは「共通初期設定：フォント」の「一般文字」「表・タイトル」の設定が連動します。

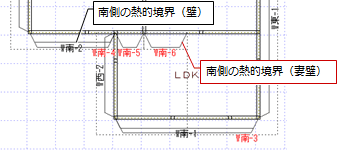

熱的境界（壁）の部位名は、方位ごとに熱的境界（壁）、熱的境界（妻壁）の順で番号が割り付けられます。
