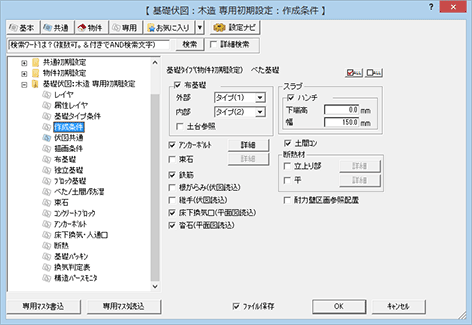

専用初期設定：作成条件

自動配置する部材にチェックを付けます。

なお、「基礎タイプ（物件初期設定）」には、「物件初期設定：柱・基礎・束」で設定した基礎タイプが表示されます。

布基礎	平面図で入力した部屋の境に沿って布基礎を自動配置します。同一部屋内（外部部屋も含む）で床仕上が異なるときも、その間に布基礎を配置します。配置する布基礎のタイプは、「外部」「内部」で建物の外側と内側別に設定します。
	土台参照	床伏図の土台を参照して基礎の立ち上がりを作成します。土台がない部分でも、基礎の外区線上や床仕上のタイプが「モルタル（土間コン）」の場合は基礎の立ち上がりを作成します。
アンカーボルト	「詳細」で設定した条件で、アンカーボルトを配置します。
束石	「詳細」で設定した条件で、束石を配置します。
鉄筋	基礎の鉄筋を入れます。
根がらみ（伏図読込）	床小屋伏図に入力した根がらみを読み込みます。基礎伏図に配置した根がらみは積算されません。
継手（伏図読込）	床小屋伏図に入力した継手を読み込みます。 継手の大きさは、「専用初期設定：伏図共通」の「継手表示の大きさ」が連動します。
床下換気口（平面図読込）	平面図（簡易躯体入力モード）に入力した床下換気口を読み込んで、屋内部には人通口、外部（外部部屋も含む）には床下換気口（外部）を配置します。 上端高・高さ・幅は平面図の値が、奥行はその位置の基礎の立上り幅が連動します。換気口の表現は、「専用初期設定：床下換気・人通口」の「タイプ」の設定が連動します。
沓石（平面図読込）	平面図で入力したポーチ柱（角型／丸型）の位置に、同じ形（角型／丸型）の沓石を配置します。ただし、ポーチ柱の束石高が 0 のときは配置しません。 高さ・幅は平面図のポーチ柱の値が連動します。 ・下端高：ポーチ柱の基礎高 ・高さ：ポーチ柱の束石高 ・上端幅X（角型）：ポーチ柱（角型）の幅X＋30.0 ・上端幅Y（角型）：ポーチ柱（角型）の幅Y＋30.0 ・上端幅（丸型）：ポーチ柱（丸型）の柱幅＋30.0
スラブ	地中の基礎にハンチを付けるときは「ハンチ」をONにして、高さ・幅を設定します。 下端高 フーチングの下端からハンチの下端までの高さ 幅 ハンチの幅（フーチングからの出幅）
土間コン	床仕上のタイプが「モルタル（土間コン）」の部屋や、ポーチ、犬走り部分に土間コンクリートを配置します。
断熱材	立上り部	「詳細」で設定した条件で、基礎の立ち上がり部分に断熱材を貼り付けます。
	平	「詳細」で設定した条件で、土間コンクリートやべた基礎、または防湿コンクリートに断熱材を敷きます。
耐力壁区画参照配置	平面図に入力した耐力壁区画に沿って、基礎の立ち上がりを作成します。耐力壁区画でない部分でも、床仕上のタイプが「モルタル（土間コン）」の場合は基礎の立ち上がりを作成します。

メモ

• 「全ON」「全OFF」をクリックすると、すべての項目のON/OFFを変更できます。

アンカーボルト、ホールダウン用アンカーボルトを配置するかどうか、およびその配置方法は、「アンカーボルト詳細設定」ダイアログで設定します。

なお、アンカーボルトの逃げは「専用初期設定：アンカーボルト」、記号サイズ、表現は「専用初期設定：描画条件」で設定します。

アンカーボルト

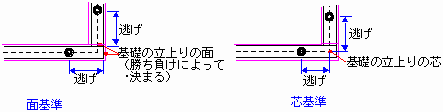

ピッチ配置	布基礎の立ち上がりを参照してアンカーボルトを配置します。 「配置基準」で芯基準または面基準を選択します。 ※ 戸または換気口があるところには配置しません。 ※ アンカーボルトの配置ピッチは「専用初期設定：アンカーボルト」で設定します。
土台参照	床小屋伏図で配置した土台、継手位置を参照してアンカーボルトを配置します。 ※ 戸または換気口があるところには配置しません。 ※ 伸び返りによる勝ち負けは考慮しません。

ホールダウン用アンカーボルト

束石の配置方法は「束石詳細設定」ダイアログで設定します。

なお、束石の表現は「専用初期設定：描画条件」で設定します。

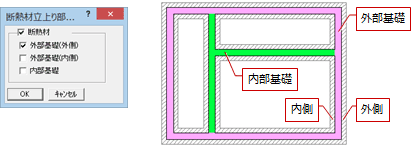

布基礎の立ち上がり部分に貼り付ける断熱材の位置は、「断熱材立上り部詳細」ダイアログで設定します。

メモ

• 断熱材の厚さは「専用初期設定：断熱」の「基礎立上り部」の「厚」の設定が連動します。
• 断熱材の天端はモルタルの天端です。

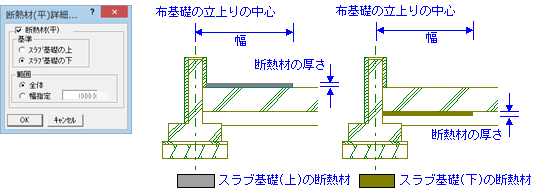

土間コンクリートやべた基礎、防湿コンクリートに貼り付ける断熱材の位置は「断熱材（平）詳細設定」ダイアログで設定します。

メモ

• 断熱材の厚さは「専用初期設定：断熱」の「平」の「厚」の設定が連動します。
