自動立上

1. 「自動立上」をクリックします。
   既にデータが入力されているときは、削除の確認画面で「はい」をクリックします。

2. 「基礎自動配置ウィザード」の1ページ目で基礎のタイプを選んで、「次へ」をクリックします。

3. 2ページ目で基礎の形状を設定して、「次へ」をクリックします。

4. 3ページ目で配置するシンボルを設定して、「完了」をクリックします。

5. 設定を変更した場合は、確認画面で「OK」をクリックすると、基礎伏図が作成されます。


メモ

• 平面図の部屋、床仕上、建具、ポーチ、ポーチ柱、増築区画、床下換気口、汎用開口を読み込んで基礎伏図を作成します。
  （汎用開口の連動については、「汎用開口データの連動」を参照）
• 通り芯や寸法線を作図するかどうかは、「専用初期設定：伏図共通」で設定します。
• 布基礎を削除する部分に、アンカーボルト、ホールダウン用アンカーボルト、コーナー基礎（ハンチ）、換気口、基礎パッキンがある場合は、これらの部材も自動的に削除されます。
• 「基礎自動配置ウィザード」で設定を変更して自動配置すると、専用初期設定が更新されます。
  更新した内容で専用初期設定を保存したくない場合は、図面を保存する前に「専用初期設定」ダイアログの「専用マスタ読込」を実行するか、「保存確認」ダイアログで「初期値」の「専用」をOFFにします。

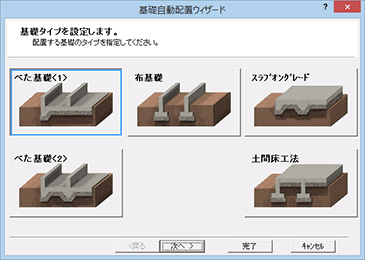

「基礎自動配置ウィザード」の1ページ目で選択した基礎タイプによって、配置される基礎と立ち上がり部分の形状が異なります。

メモ

• べた基礎工法の場合、個別計算もしくは構造計算を行うときは「べた基礎＜2＞」を選びます。
  基礎伏図の図面だけが必要なときは「べた基礎＜1＞」を選びます。
• べた基礎工法で地中梁がある場合、地中梁の上に基礎の立ち上がりがあるときは「べた基礎＜2＞」を、立ち上がりがないときは「スラブオングレード」を選びます。
• 「基礎自動配置ウィザード」を開いたときに最初に選択されている基礎タイプは、「物件初期設定：柱・基礎・束」の【基礎タイプ】の設定が連動します。ただし、「基礎自動配置ウィザード」で基礎タイプを変更しても、物件初期設定は変更されません。

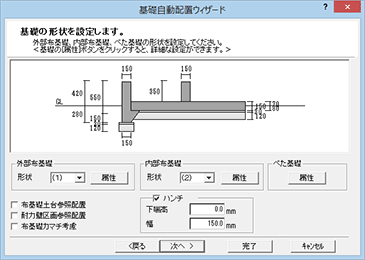

「基礎自動配置ウィザード」の2ページ目では、基礎の形状や配置方法を設定します。

このページの設定は、「専用初期設定：基礎タイプ条件」「専用初期設定：作成条件」より連動しています。

外部布基礎 内部布基礎	建物の外周または内部に配置する立ち上がりのタイプを選択します。 「属性」をクリックすると、詳細な形状を確認・変更できます。
べた基礎 防湿コンクリート 土間コンクリート	選択した基礎タイプによって表示される項目が異なります。 「属性」をクリックすると、詳細な形状を確認・変更できます。
ハンチ	地中の基礎にハンチを付けるときは「ハンチ」をONにして、高さ・幅を設定します。 下端高 フーチングの下端からハンチの下端までの高さ 幅 ハンチの幅（フーチングからの出幅） ※ 基礎タイプで「布基礎」「土間床工法」を選択した場合、この項目は表示されません。
布基礎土台参照配置	床伏図の土台に沿って基礎の立ち上がりを作成する場合はONにします。土台がない部分でも、基礎の外区線上や床仕上のタイプが「モルタル（土間コン）」の場合は基礎の立ち上がりを作成します。
耐力壁区画参照配置	平面図の耐力壁区画に沿って基礎の立ち上がりを作成する場合はONにします。耐力壁区画でない部分でも、床仕上のタイプが「モルタル（土間コン）」の場合は基礎の立ち上がりを作成します。
布基礎カマチ考慮	平面図のカマチを考慮して布基礎の立ち上がり位置を偏芯する場合はONにします。カマチの背面を基準に偏芯されます。

メモ

• 「布基礎土台参照配置」および「耐力壁区画参照配置」がOFFの場合は、部屋線に沿って基礎の立ち上がりが作成されます。また、玄関建具や汎用開口の入力により、基礎がくり貫かれます。
• 「物件初期設定：基準高さ情報」の「基礎パッキン厚」がONの場合は、布基礎の立上り高が基礎パッキンの厚さだけ低くなって配置されます。
• 「専用初期設定：作成条件」の「鉄筋」がONの場合は、基礎や土間コンクリートに鉄筋が配置されます。

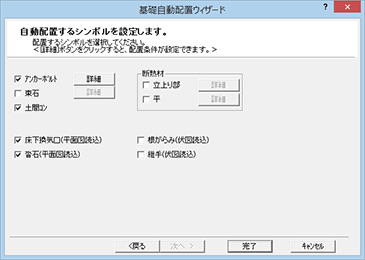

「基礎自動配置ウィザード」の3ページ目では、基礎伏図に自動配置するシンボルを設定します。

このページの設定は、「専用初期設定：作成条件」より連動しています。
