アンカーボルト（1点）／アンカーボルト（連続）／ホールダウン用アンカーB／アンカーボルト位置寸法作成

ここでは、アンカーボルトの入力の操作を解説しますが、ホールダウン用アンカーボルトも同様に入力できます。

1. 「基礎」メニューから「アンカーボルト」の「アンカーボルト（1点）」を選びます。
2. 「逃げ」に基準点（入力位置）からの逃げを設定します。
3. アンカーボルトの入力位置をクリックします（入力方法：1点）。


メモ

• アンカーボルトの「逃げ」の初期値は、「専用初期設定：アンカーボルト」の設定が連動します。
• アンカーボルトの表現は、「専用初期設定：描画条件」の「表現タイプ」で設定します。

1. 「基礎」メニューから「アンカーボルト」の「アンカーボルト（連続）」を選びます。

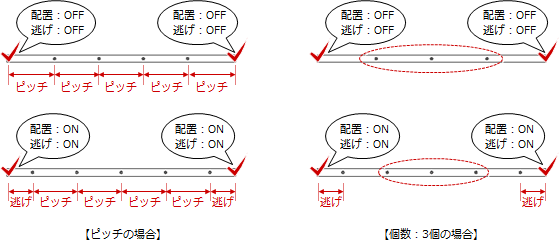

2. 「ピッチ」または「個数」を選びます。

ピッチ	始点からアンカーボルトの基準点までのピッチ（距離）を指定して配置します。
個数	始点終点間でピッチが均等になるように、指定数のアンカーボルトを均等配置します。

3. 始点側、終点側の配置や逃げを設定します。

4. アンカーボルトを配置する直線の始点、終点をクリックします（入力方法：線分）。

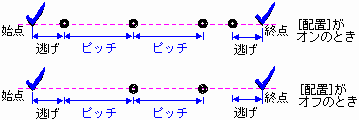

配置	始点または終点の位置にアンカーボルトを配置するときはONにします。「逃げ」がONのときは、その値を考慮します。
逃げ	始点または終点の位置からオフセットするときはONにして、値を入力します。

メモ

• アンカーボルトの「ピッチ」や「逃げ」の初期値は、「専用初期設定：アンカーボルト」の設定が連動します。

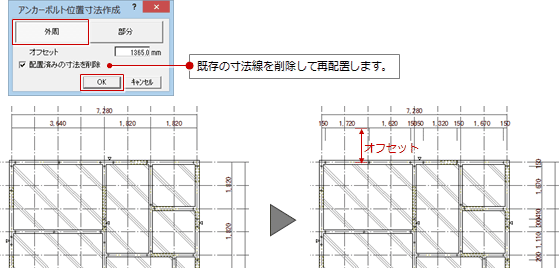

外周の基礎に対して入力する場合

1. 「基礎」メニューから「アンカーボルト」の「アンカーボルト位置寸法作成」を選びます。
2. 「外周」がONになっていることを確認します。
3. 「オフセット」に布基礎から寸法線までの距離を入力します。
4. 「OK」をクリックすると、アンカーボルトの入力寸法が配置されます。

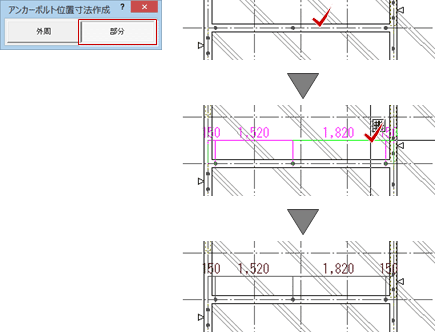

指定した基礎に対して入力する場合

1. 「基礎」メニューから「アンカーボルト」の「アンカーボルト位置寸法作成」を選びます。
2. 「部分」をONにします。
3. 布基礎またはブロック基礎をクリックします。
4. 寸法の入力位置をクリックします。


メモ

• 寸法のフォントは、「共通初期設定：フォント」の「寸法線」で設定します。
• 寸法の文字の大きさは、「物件初期設定：CAD関連－寸法・引出線」の【寸法線】で設定します。
• 寸法の単位・丸めは、「物件初期設定：CAD関連－単位」の【寸法表記】で設定します。
