束石（1点）／束石（連続）／束石（範囲）

束石を入力します。

「専用初期設定：束石」の設定が連動します。

Closed

束石を入力するA610378_tki_sec01
  1. 「基礎」メニューから「束石」の「束石（1点）」を選びます。
  2. 部材の形状を変更するときは、「束石（1点）」ダイアログの「＞＞」をクリックして各項目を設定します。
  3. 束石の入力位置をクリックします（入力方法：1点）。

メモ

  • 束石の表現は、「専用初期設定：描画条件」の「表現タイプ」で設定します。
  • 「束石（1点）」ダイアログの各項目については、「専用初期設定：束石」を参照してください。

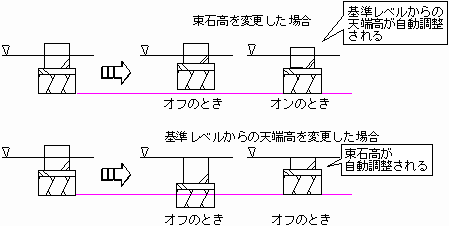

  • 「束石高」「天端高」を変更する場合に、下端高を変更しないときは「下端基準」をONにします。OFFのときは天端を基準にして変更されます。
    「下端基準」がONの場合、「束石高」を変更したときは「天端高」が自動調整され、「天端高」を変更したときは「束石高」が自動調整されます。
Closed

束石を連続入力するにはA610378_tki_sec02

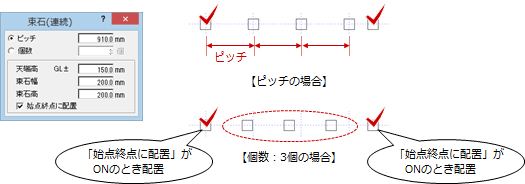

  1. 「基礎」メニューから「束石」の「束石（連続）」を選びます。
  2. 「ピッチ」または「個数」を選びます。
    3. ピッチ 始点から束石の基準点までのピッチ（距離）を指定して配置します。
    個数 始点終点間でピッチが均等になるように、指定数の束石を均等配置します。
  3. 束石のサイズや始点終点位置への配置などを設定します。
  4. 束石を配置する直線の始点、終点をクリックします（入力方法：線分）。

メモ

Closed

束石を範囲指定して入力するにはA610378_tki_sec03

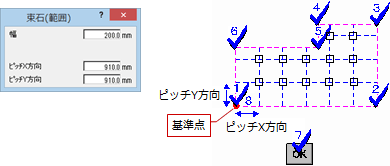

  1. 「基礎」メニューから「束石」の「束石（範囲）」を選びます。
  2. 束石の幅やピッチを設定します。
  3. 束石を配置する範囲を入力します（入力方法：多角円形）。
  4. 基準とする位置をクリックします（入力方法：1点）。

メモ
