コンクリートブロック

コンクリートブロックを入力します。

「専用初期設定：コンクリートブロック」の設定が連動します。

コンクリートブロックを入力する

  1. 「基礎」メニューから「コンクリートブロック」を選びます。
  2. 形状、逃げなどを変更するときは、「コンクリートブロック」ダイアログの「＞＞」をクリックして各項目を設定します。
  3. コンクリートブロックの始点、終点をクリックします（入力方法：線分）。

メモ

  • コンクリートブロックの表現は、「専用初期設定：描画条件」の「表現タイプ」で設定します。
  • 「コンクリートブロック」ダイアログの各項目については、「専用初期設定：コンクリートブロック」を参照してください。

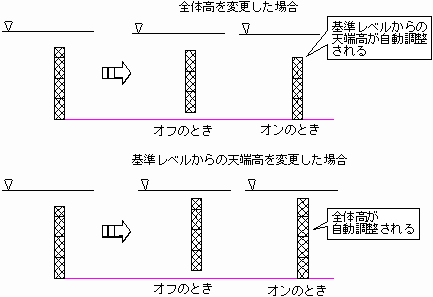

  • 「全体高」「天端高」を変更する場合に、下端高を変更しないときは「下端基準」をONにします。OFFのときは天端を基準にして変更されます。
    「下端基準」がONの場合、「全体高」を変更したときは「天端高」が自動調整され、「天端高」を変更したときは「全体高」が自動調整されます。
