布基礎断面／独立基礎断面／ブロック基礎断面／コンクリートブロック断面／べた基礎断面／土間コンクリート断面／防湿コンクリート断面／束石断面

布基礎、独立基礎、ブロック基礎、コンクリートブロック、べた基礎、土間コンクリート、防湿コンクリート、束石の断面表現を入力します。

布基礎断面を入力するA610410_kdn_sec01

ここでは、布基礎断面の入力の操作を解説しますが、独立基礎、ブロック基礎、コンクリートブロック、束石の断面も同様に入力できます。

入力する基礎断面の縮尺は、「専用初期設定：描画条件」の「基礎断面」の「縮尺」で設定します。

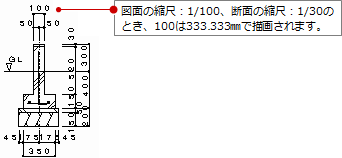

「（1／図面の縮尺）／（1／断面の縮尺）」のサイズで描画されます。
　
寸法のフォントは、「共通初期設定：フォント」の「寸法線」で設定します。
寸法の文字の大きさは、「物件初期設定：CAD関連－寸法・引出線」の【寸法線】で設定します。
タイトル文字のフォントは、「共通初期設定：フォント」の「一般文字」で設定します。
タイトル文字の大きさは、「物件初期設定：CAD関連－文字・ハッチング」の【文字サイズ】の「一般文字」で設定します。

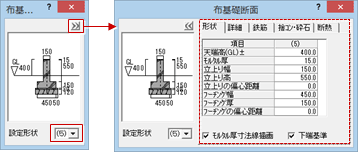

「布基礎断面」ダイアログなどの設定項目については、以下を参照してください。

布基礎断面、独立基礎断面にモルタル厚の寸法線を描画するときは、「布基礎断面」「独立基礎断面」ダイアログの「モルタル厚寸法線描画」をONにします。
初期値は、「専用初期設定：描画条件」の「基礎断面」の「モルタル厚寸法線描画」の設定が連動します。
束石断面にハッチングを描画する場合は、「専用初期設定：描画条件」の「基礎断面」の「束石ハッチング描画」をONにします。

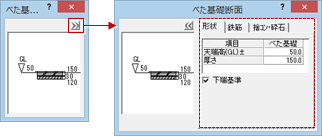

ここでは、べた基礎断面の入力の操作を解説しますが、土間コンクリート、防湿コンクリートの断面も同様に入力できます。
