図面化

部材の追加や編集などで、不要な線分が残ったり必要な線分が消えたりした場合に、包絡処理を行って図面として仕上げます。

  1. 「図面化」をクリックします。

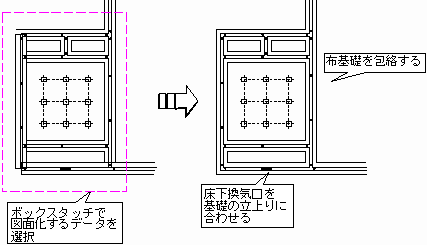

  2. 図面化するデータを選択します（選択方法：要素範囲）。

メモ

  • データを選択してからコマンドを実行しても構いません。
  • 床下換気口を入力後、布基礎の立上り幅を変更した場合は、このコマンドで床下換気口の幅を変更できます。
  • 部材の配置後に「専用初期設定：描画条件」で表現タイプなどを変更した場合も、このコマンドで図面に反映できます。
