管柱／通し柱／隅柱／丸柱／半柱／1/4柱

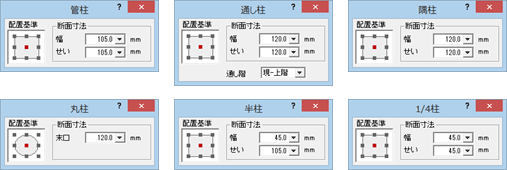

1. 「軸組」メニューから「柱」の「管柱」または「通し柱」「隅柱」「丸柱」「半柱」「1/4柱」を選びます。
2. ダイアログで配置基準、幅、せいなどを設定します。
   　
3. 柱の配置位置をクリックします（入力方法：1点）。
   　

メモ

• 柱（管柱、通し柱、隅柱、丸柱、半柱、1/4柱）の上端と下端の高さ位置は、次のように設定されます。

上端高	各階軒高さ（「物件初期設定：基準高さ情報」の「軒高」）－管柱の幅（木造構造材マスタの「管柱」の幅）
下端高	1階：基礎の高さ（「物件初期設定：基準高さ情報」の「基礎高」）＋土台のせい（「専用初期設定：土台・大引条件」で参照元を選択） 2階以上：下階軒高さ（「物件初期設定：基準高さ情報」の「軒高」）

• 柱のみを塗り潰して表示する場合は、「専用初期設定：描画条件（1）」で「塗り潰し」の「グループ別」をOFFにして、柱の塗り潰し色を設定します。
  （「グループ別」がONのときの塗り潰し色は、「構造材をグループ別に色表示する」を参照）

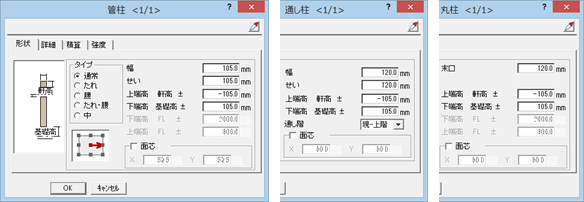

「形状」タブ

幅／せい	柱の幅、せいを設定します。初期値は木造構造材マスタから連動します。
末口	丸柱の直径を設定します。初期値は木造構造材マスタから連動します。

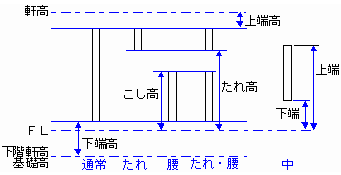

タイプ 高さ	柱のタイプを選びます。 　 タイプによって高さの設定項目が異なります。 通常 通し柱 上端高（軒高±）、下端高（1階：基礎高±、他階：下階軒高±） たれ 上端高（軒高±）、たれ高（FL±） 腰 下端高（1階：基礎高±、他階：下階軒高±）、腰高（FL±） たれ・腰 上端高（軒高±）、下端高（1階：基礎高±、他階：下階軒高±）、たれ高（FL±）、腰高（FL±） 中 上端高（FL±）、下端高（FL±）
通し階	通し柱の属性を持たせる階を設定します。下図（C）のように、1階床伏図で入力した通し柱で3階までの属性を持たせることができます。 無し 図面表記のみでパースや積算に反映せず、金物も設定できません。 ※下階の通し柱が「現-上階」「現-上2階」の場合、その上階は「無し」に設定します。 現階 通し柱を現在階のみの属性で扱います。 現-上階 上階（2階）をまたぐ通し柱として扱います。金物を1階の柱脚、2階の柱頭に設定する場合に使用します。 現-上2階 上階（2、3階）をまたぐ通し柱として扱います。金物を1階の柱脚、3階の柱頭に設定する場合に使用します。 ※「自動立上」または、「伏図アシスタント」の「読み込み」で下階の通し柱を読み込んだ場合は、下階の通し柱の属性（幅、せい、金物情報）を読み込みます。 ※「現階」「現-上階」のとき、断面寸法の初期値や積算情報には木造構造材マスタの「通し柱1」の設定が連動します。「現-2階」のときは「通し柱2」が連動します。 ※「通し階」による金物設定や表示については、「通し柱の金物設定について」を参照してください。
配置基準	現在の基準位置を赤く表示します。
面芯	芯をずらして柱の位置を変更する場合はONにします。 「配置基準」で基準とする角または端の■をクリックして、指定した柱の角または端から柱芯までのX・Y方向の距離を入力します。 ※半柱、1/4柱には、この設定はありません。

「詳細」タブ

※半柱、1/4柱には、このタブはありません。

金物	表示	設定されている金物の図面記号を図面に表示するときはONにします。
	柱頭1 柱脚1 柱頭2 柱脚2	各取付部分で設定されている金物の種別と名称が表示されます。 ※「柱頭2」「柱脚2」は、ホールダウン＋L字型金物や、異なるホールダウンを2つ取り付ける場合など、2種類の金物を使用するときに設定します。
	選択	「金物選択」ダイアログを開いて、各取付部分の金物を変更します。
	積算	「積算情報」ダイアログを開いて、積算集計する金物と付属金物の名称、本数、単価マスタを確認します。
非構造柱		木造構造計算に取り込まれないようにするときはONにします。 ※通し柱は「構造柱」として固定のため変更できません。

メモ

• 通し柱の「通し階」が「無し」の場合、金物は参照のみとなるため「選択」「積算」のボタンは表示されません。
  （詳しくは、「通し柱の金物設定について」を参照）

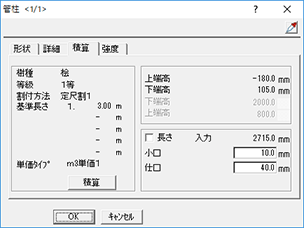

「積算」タブ

樹種 等級 割付方法 基準長さ 単価タイプ	設定されている樹種、等級、割付方法、基準長さ、単価タイプが表示されます。これらは積算で使用します。 （各項目については、「木造構造材マスタ」を参照） 樹種、等級は「積算」をクリックして変更できます。
積算	「積算情報設定」ダイアログを開いて、樹種、等級を変更します。
上端高 下端高	部材の高さを表示します。部材によって高さの基準が異なります。「形状」タブで変更できます。
長さ	部材を積算するときの長さを変更するときはONにして「入力」に長さを設定します。 ※通し柱の「通し階」が「無し」の場合は、「0㎜」と表示されます。
	小口	小口部分を余長にする長さです。 「専用初期設定：仕口・小口」で設定した「小口余長」の値が連動します。ここで設定した長さ×2が、積算する部材長さに加算されます。
	仕口	ホゾなどの部分を考慮した長さです。 「専用初期設定：仕口・小口」で設定した「仕口余長」の値が連動します。ここで設定した長さ×2が、積算する部材長さに加算されます。

「強度」タブ

区分 樹種 等級	設定されている基準強度マスタの区分、樹種、等級（集成材の場合のみ）が表示されます。これらは構造計算や個別計算で使用します。
基準強度	「基準強度マスタ」ダイアログを開いて、使用する強度の材料を変更します。
