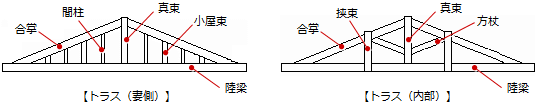

トラス陸梁／トラス真束／トラス合掌／トラス小屋束／トラス間柱／トラス挟束／トラス方杖

トラスの陸梁、真束、合掌、小屋束、間柱、挟束、方杖を入力します。

断面寸法の初期値や積算情報には、木造構造材マスタの各部材の設定が連動します。

入力した部材の樹種、等級、積算長さは属性変更で変更できますが、積算に連動するのは「トラス」メニューの「トラス躯体入力」で入力したトラスの部材のみです。

なお、入力した部材の取り合いは、「トラス」メニューの「トラス取合い修正」で変更します。

Closed

トラス陸梁を入力するA612548_tny_sec01
  1. 「トラス」メニューから「トラス材入力」の「トラス陸梁」を選びます。
  2. ダイアログで各項目を設定します。
    　
  3. トラス陸梁の始点、終点をクリックします。
Closed

トラス真束、小屋束、間柱、挟束を入力するA612548_tny_sec02

トラス真束、小屋束、間柱、挟束は、トラス陸梁の入力方向の左側に入力します。

  1. 「トラス」メニューから「トラス材入力」の「トラス真束」または「トラス小屋束」「トラス間柱」「トラス挟束」を選びます。
  2. ダイアログで各項目を設定します。
    　
  3. トラス真束を入力するトラス陸梁をクリックします。
  4. トラス真束の始点、終点をクリックします。
Closed

トラス合掌を入力するA612548_tny_sec03

トラス合掌は、トラス陸梁の入力方向の左側に入力します。

  1. 「トラス」メニューから「トラス材入力」の「トラス合掌」を選びます。
  2. ダイアログで各項目を設定します。
    　
  3. トラス合掌を入力するトラス陸梁をクリックします。
  4. トラス合掌の始点、終点をクリックします。
Closed

トラス方杖を入力するA612548_tny_sec04

トラス方杖は、トラス陸梁の入力方向の左側に入力します。

  1. 「トラス」メニューから「トラス材入力」の「トラス方杖」を選びます。
  2. ダイアログで各項目を設定します。
    　
  3. トラス方杖を入力するトラス陸梁をクリックします。
  4. トラス方杖の始点、終点をクリックします。
Closed

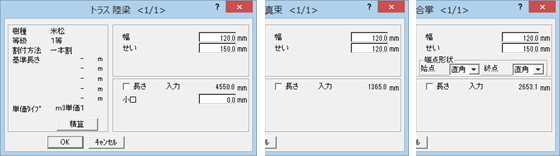

属性変更ダイアログの機能A612548_tny_sec05

樹種
等級
割付方法
基準長さ
単価タイプ		 設定されている樹種、等級、割付方法、基準長さ、単価タイプが表示されます。これらは積算で使用します。
（各項目については、「木造構造材マスタ」を参照）
樹種、等級は「積算」をクリックして変更できます。
積算 「積算情報設定」ダイアログを開いて、樹種、等級を変更します。
　
幅／せい 部材の幅、せいを設定します。初期値は木造構造材マスタから連動します。
端点形状 始点側、終点側の端点形状を設定します。
長さ 積算で使用する部材の長さを設定します。
OFFのときは『部材長＋「小口」×2』の値が表示されます。変更するときはONにして「入力」に積算長さを設定します。
小口 「専用初期設定：仕口・小口」で設定した「小口余長」の値が連動します。ここで設定した長さ×2が、積算する部材長さに加算されます。
