アンカーボルト／引抜検定

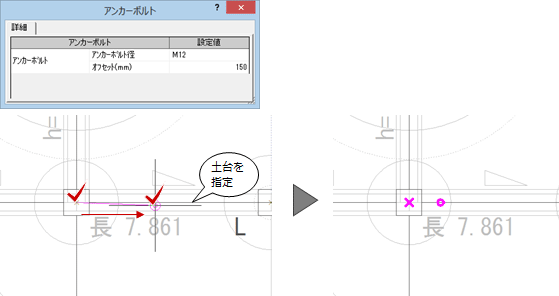

1. 「基礎」メニューから「アンカーボルト」を選びます。
2. 「アンカーボルト」ダイアログで径とオフセットを設定します。
3. アンカーボルトを配置する基準位置をクリックします。
   オフセットを柱芯からの距離にしているときは、柱芯を指定します。
4. 取り付ける土台の方向をクリックします。


次図のように柱にホールダウン金物用アンカーボルトM16が取り付く場合、ホールダウン金物は、土台を介さずアンカーボルトM16と直結して基礎と緊結するため、土台に曲げモーメントは生じませんが、アンカーボルトの引張耐力を検定する必要があります。

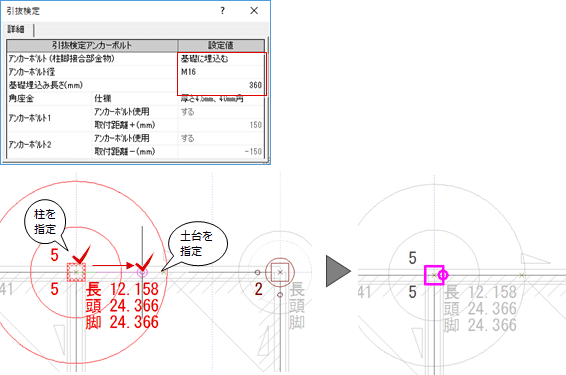

1. 「基礎」メニューから「引抜検定」を選びます。
2. 「引抜検定」ダイアログの「アンカーボルト（柱脚接合部金物）」を「基礎に埋込む」に変更します。
3. 「アンカーボルト径」「基礎埋込み長さ」を設定します。
4. 検定する柱とアンカーボルトが取り付く方向を指定します。


次図のようにアンカーボルトが柱から離れた位置にある場合、柱の引き抜き力により土台に曲げモーメントが生じるため、土台の曲げ耐力とアンカーボルトの引張耐力を検定検定する必要があります（設計者の判断）。

柱の引張力は、土台を介して左右のアンカーボルトM12に分配されるため、柱を基準に左右のアンカーボルトに対して土台に生じる曲げと引張耐力を検定します。

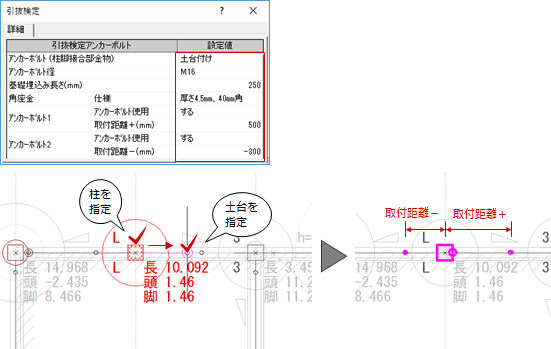

1. 「基礎」メニューから「引抜検定」を選びます。
2. 「引抜検定」ダイアログの「アンカーボルト（柱脚接合部金物）」を「土台付け」に変更します。
3. 「アンカーボルト径」「基礎埋込み長さ」と「角座金」の「仕様」を設定します。
4. 「取付距離＋」「取付距離－」に、柱からのアンカーボルトの取付距離を設定します。
5. 検定する柱とアンカーボルト（1）が取り付く方向（＋方向）を指定します。
