RC壁

混構造のときに使用するRC壁を入力します。

「初期設定：物件情報」の「規模」が「混構造」、1階の「構造」が「RC造」のときにRC壁を入力できます。木柱と混在した入力を行うことはできません。

RC壁を入力する

  1. 「軸組」メニューから「RC壁」を選びます。

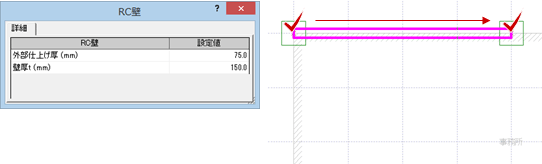

  2. 「RC壁」ダイアログで外壁仕上厚、壁厚を設定します。
    ※ 外壁仕上厚、壁厚は、外観見付に影響します。壁厚は、構造計算の「計算ルートの算定（RC造）」にも影響します。
  3. 壁の始点と終点をクリックします。

メモ

  • 混構造の場合、S柱、RC柱（RC壁）をもとに外観見付を作成します。
  • 混構造の場合、S造・RC造の1階部分は、構造計算パースモニタには表示されません。
  • S造・RC造部分の構造計算は行われません。「初期設定：外力設定」の「地震力」にある「１階部分重量」に重量を入力してください。
