床束／小屋束

1階に床束、2階以上の屋根部分に小屋束を入力します。

床束は、構造計算には影響しませんが、構造計算書の「使用部材一覧」に記載が必要な場合は入力します。

小屋束は、屋根荷重を伝達するために必要です。小屋束は梁の上に、母屋・棟木は小屋束の上に配置してください。

Closed

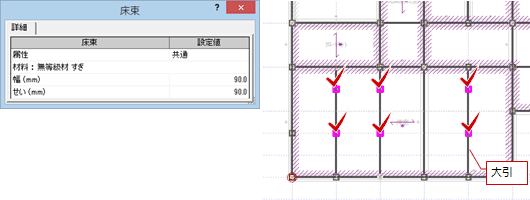

床束を入力するA630476_ykt_sec01
  1. 「床組」メニューから「床束」を選びます。
  2. 「床束」ダイアログで材料、幅、せいを設定します。
  3. 床束の配置位置をクリックします。
Closed

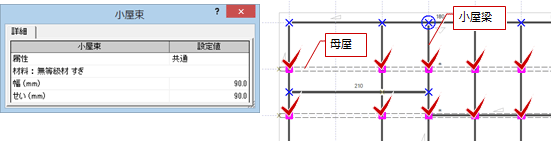

小屋束を入力するA630476_ykt_sec02
  1. 「小屋」メニューから「小屋束」を選びます。
  2. 「小屋束」ダイアログで材料、幅、せいを設定します。
  3. 小屋束の配置位置をクリックします。

メモ

  • 小屋束が入力されていないと、構造計算でエラー「母屋（棟木）を支える部材がありません」が出ます。
Closed

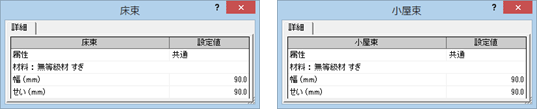

「床束」「小屋束」ダイアログの機能A630476_ykt_sec03

属性 部材の材料、幅、せいが「初期設定：使用共通部材」で設定されているものと同じかどうかを識別します。
共通「初期設定：使用共通部材」で設定されている材料、幅、せいと同じ場合は「共通」となります。
また、「材料」「幅」「せい」を初期値に戻したい場合、「共通」に変更します。「初期設定：使用共通部材」で設定されている値に戻ります。
個別「材料」「幅」「せい」を変更すると「個別」になります。使用共通部材と異なることを示します。
材料 基準強度マスタから使用する強度の木材を選択します。
幅
せい		 部材の幅、せいを設定します。
