火打土台／火打梁／火打金物

火打梁・火打金物は、水平力を火打構面で検討している場合は構造計算に影響しますが、火打構面を入力していない場合は、構造計算には影響しませんが、構造計算書の「使用部材一覧」に記載が必要な場合は入力します。

火打土台も同様、構造計算には影響しませんが、構造計算書の「使用部材一覧」に記載が必要な場合は入力します。

Closed

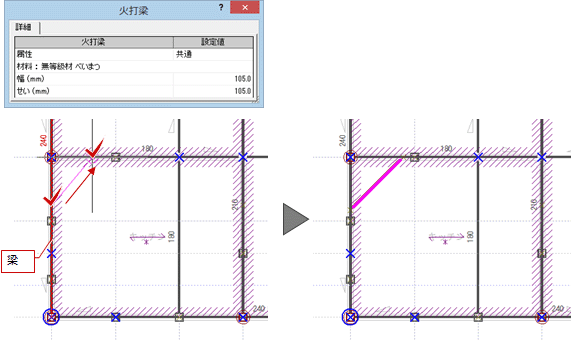

火打梁・火打金物を入力するA630484_hud_sec01
  1. 「床組」メニューから「火打梁」または「火打金物」を選びます。
  2. 「火打梁」ダイアログで材料、幅、せいを設定します。
    ※ 火打金物には、設定ダイアログはありません。
  3. 火打梁を接続する2つの梁を指定します。

メモ

  • 屋根部分には、「小屋」メニューの「火打梁」または「火打金物」を使って、小屋梁を指定して入力します。
    なお、「床組」メニューの「火打梁」「火打金物」で入力しても同様です。
  • 火打土台は、1階にて「床組」メニューの「火打土台」を使って、土台を指定して入力します。なお、大引を指定することはできません。
  • 火打梁、火打金物は、「水平」メニューの「火打構面」で「火打自動入力」を使って入力することもできます。
Closed

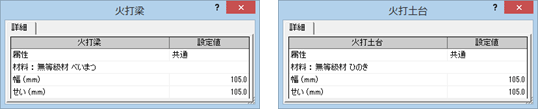

「火打梁」「火打土台」ダイアログの機能A630484_hud_sec02

属性 部材の材料、幅、せいが「初期設定：使用共通部材」で設定されているものと同じかどうかを識別します。
共通「初期設定：使用共通部材」で設定されている材料、幅、せいと同じ場合は「共通」となります。
また、「材料」「幅」「せい」を初期値に戻したい場合、「共通」に変更します。「初期設定：使用共通部材」で設定されている値に戻ります。
個別「材料」「幅」「せい」を変更すると「個別」になります。使用共通部材と異なることを示します。
材料 基準強度マスタから使用する強度の木材を選択します。
幅
せい		 部材の幅、せいを設定します。
