母屋／棟木｜木造構造計算

母屋を入力するA630520_moy_sec01

「小屋」メニューから「母屋」を選びます。
「母屋」ダイアログで材料、幅、せいを設定します。

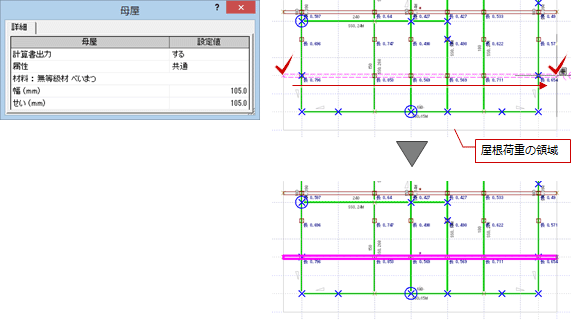

母屋の始点と終点をクリックします。
屋根領域のケラバの位置を参照して、左右のケラバの位置を母屋の入力点にします。
※ 指定する位置によっては、ピックモードを切り替えてください。

メモ

母屋（棟木）は、小屋束を支持点として、このスパン間で計算されます（一般部）。スパンの片側が小屋束に支持され、屋根領域のケラバまでの部分をけらば部として計算されます。
母屋（棟木）は屋根荷重の領域に含まれていないものは、その部分は算定対象外となります。

棟木を入力するA630520_moy_sec02

「小屋」メニューから「棟木」を選びます。
「棟木」ダイアログで材料、幅、せいを設定します。

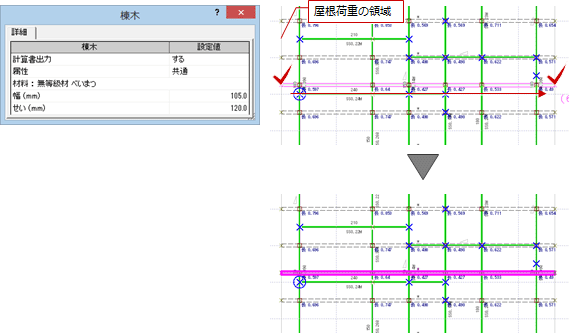

棟木の始点と終点をクリックします。
屋根領域のケラバの位置を参照して、左右のケラバの位置を棟木の入力点にします。
※ 指定する位置によっては、ピックモードを切り替えてください。

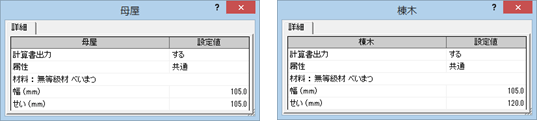

「母屋」「棟木」ダイアログの機能A630520_moy_sec03

計算書出力

部材を構造計算書に出力するかどうかの設定です。
構造計算書「母屋・棟木の設計」には出力しない場合は「しない」、出力する場合は「する」に変更します。「する」の場合、CAD画面の部材に「*」印が表示されます。

属性

部材の材料、幅、せいが「初期設定：使用共通部材」で設定されているものと同じかどうかを識別します。

共通	「初期設定：使用共通部材」で設定されている材料、幅、せいと同じ場合は「共通」となります。また、「材料」「幅」「せい」を初期値に戻したい場合、「共通」に変更します。「初期設定：使用共通部材」で設定されている値に戻ります。
個別	「材料」「幅」「せい」を変更すると「個別」になります。使用共通部材と異なることを示します。

材料

基準強度マスタから使用する強度の木材を選択します。

幅
せい

部材の幅、せいを設定します。

※「初期設定：使用共通部材」の「母屋せいリスト」でせいのリストが登録されている場合は、「せい」の▼をクリックしてリストからせいを選ぶと、自動的に「材料」が登録されている材料に変更されます。
※「せい」に、リストにあるせいと同じ値を手入力した場合、「材料」は変更されません。
