耐力壁（外）／準耐力壁（外）／耐力壁（内）／準耐力壁（内）

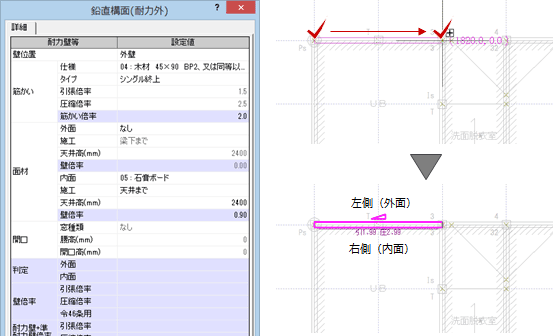

ここでは、建物外部に耐力壁を入力する操作で解説します。内部の耐力壁も同様な手順で入力できます。

1. 「鉛直」メニューから「耐力壁（外）」または「耐力壁（内）」を選びます。
2. 「鉛直構面」ダイアログで仕様などを確認します。
3. 耐力壁の始点と終点をクリックします。
   ※ 始点・終点は時計廻りに指定します。始点側から見て左側が外面、右側が内面となります。


メモ

• 耐力壁・準耐力壁（外部）の初期値を設定する「初期設定：構造計算条件Ⅱ」の「耐力壁等初期配置設定」で、出荷時は「外面」が「なし」、「内面」が「石膏ボード」となっているため、時計廻りに入力してください。
• 「初期設定：構造計算条件Ⅱ」の「階高比制限も考慮する」がONのとき、「※筋かい倍率は高さによる低減あり」が表示されます。

• １点目に入力した位置が始点となり、筋かいシングルの上り方向、面材の外・内面側に影響します。
• 入力した耐力壁が規定の長さより短い場合は、メッセージバーに「筋かい最小長さより短いため、筋かいなしに変更されました」が表示され、耐力壁の筋かいの仕様が無効になります。
  規定の長さは、「初期設定：構造計算条件Ⅱ」の「準耐力壁等設定」の「筋かい最小長さ」で設定します。

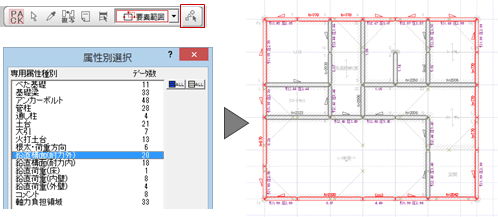

• 「属性別選択」では、外部の鉛直構面、内部の鉛直構面に分類されます。耐力壁のみ、準耐力壁のみを選択することはできません。

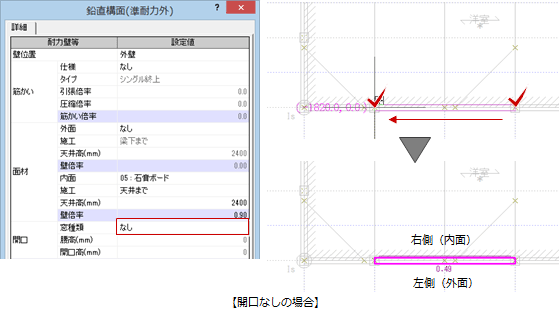

ここでは、建物外部に準耐力壁を入力する操作で解説します。内部の準耐力壁も同様な手順で入力できます。

1. 「鉛直」メニューから「準耐力壁（外）」または「準耐力壁（内）」を選びます。
2. 「鉛直構面」ダイアログで仕様などを確認します。

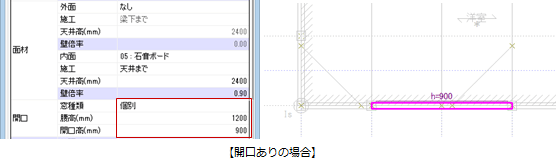

3. 開口部がある場合は、「窓種類」を「個別」「小窓」「中窓」「大窓」「掃出」から選びます。
   ※ 腰高と開口高を設定したいときは、「個別」を選びます。
4. 準耐力壁の始点と終点をクリックします。
   ※ 始点・終点は時計廻りに指定します。始点側から見て左側が外面、右側が内面となります。



メモ

• 準耐力壁（外部）の初期値を設定する「初期設定：構造計算条件Ⅱ」の「耐力壁等初期配置設定」で、出荷時は「外面」が「なし」、「内面」が「石膏ボード」となっているため、時計廻りに入力してください。

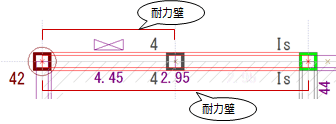

コマンドによって、「鉛直構面」ダイアログの初期値が異なるだけです。このダイアログで建物外部から内部、あるいは耐力壁から準耐力壁に変更して入力することも可能です。

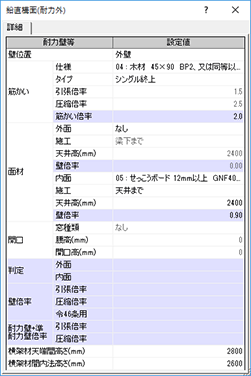

【入力ダイアログ】

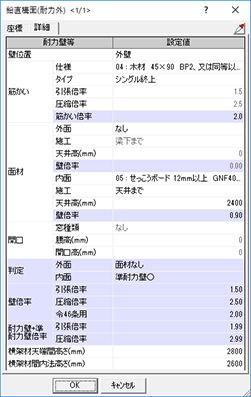

【属性変更ダイアログ】

各コマンドの初期値

設定項目

壁位置	建物外部に面する壁のときは「外壁」、建物内部の壁のときは「内壁」を選択します。「耐力壁（外）」で入力するときは、初期値が「外壁」になります。 「内壁」に変更すると、筋かいおよび面材の仕様が「耐力壁等初期配置設定」ダイアログで設定されている初期値の内容に切り替わります。
筋かい	耐力壁で使用する筋かいについて設定します。 データの読み込んだときの連動については、「鉛直構面の筋かいの連動について」を参照してください。
	仕様	筋かいの仕様を選択します。筋かいを設定しない場合は「なし」を選択します。 使用したい筋かいの仕様が一覧にない場合は「その他」を選んで、「引張倍率」と「圧縮倍率」を設定します。
	タイプ	筋かいの方向、またはたすき掛け（ダブル）を選択します。 始点は、鉛直構面を入力するときの１点目です。「シングル終上」は、始点から終点へ上方向に行く筋かいです。
	引張倍率 圧縮倍率	選んでいる筋かいの仕様の引張倍率、圧縮倍率が表示されます（ここでは変更不可）。 「仕様」が「その他」のときは、「引張倍率」と「圧縮倍率」を設定します。
	筋かい倍率	「引張倍率」と「圧縮倍率」により筋かいの倍率が設定されます。 ・ シングルのときの倍率 ＝（引張倍率＋圧縮倍率）／２ ・ ダブルのときの倍率 ＝ 引張倍率＋圧縮倍率
面材	耐力壁・準耐力壁で使用する面材について設定します。 データの読み込んだときの連動については、「鉛直構面の面材の連動について」を参照してください。
	外面 内面	耐力壁・準耐力壁に張る面材の仕様を外面と内面でそれぞれ選択します。面材を設定しない場合は「なし」を選択します。
	施工	面材の上端位置（梁下まで、天井まで）を選択します。
	天井高	「施工」が「天井まで」のとき、天井まで張る面材の高さを入力します。
	壁倍率	選択した面材の強度を表す倍率です。選択した面材の仕様よりセットされます（ここでは変更不可）。
開口	準耐力壁の開口について設定します。
	窓種類	開口部がないときは「なし」、開口部があるときは「個別」「小窓」「中窓」「大窓」「掃出」から開口の大きさを選びます。 腰高と開口高を設定したいときは、「個別」を選びます。 ※ 窓の種類別の開口および腰壁の高さは、「初期設定：構造計算条件Ⅱ」で設定します。 ※「自動」で配置された準耐力壁で、「初期設定：構造計算条件Ⅱ」の「開口高さを補正する」がONの場合、設定した開口高によって窓種類が振り分けられます。「掃出」を超える開口高の場合、そのままの高さで窓の種類は「個別」になります。 OFFの場合は、すべてそのままの高さで窓の種類が「個別」になります。
	腰高 開口高	「窓種類」が「小窓」「中窓」「大窓」「掃出」のときは、「初期設定：構造計算条件Ⅱ」で設定されている高さが表示されます（ここでは変更不可）。 「窓種類」が「個別」のとき、開口部の腰高と開口高を設定します。

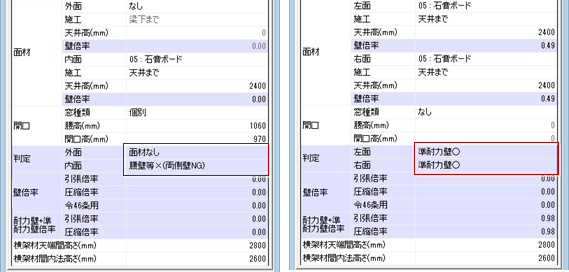

判定	鉛直構面の入力時には判定できません。鉛直構面の属性変更にて確認できます。 鉛直構面の左側（外面）（左面）と右側（内面）（右面）に面する面材が、準耐力壁または腰壁等として有効か判定します。 （詳細は、「準耐力壁等の判定について」を参照）
壁倍率	鉛直構面の入力時には表示されません。鉛直構面の属性変更にて確認できます。 「初期設定：構造計算条件Ⅱ」の「階高比制限も考慮する」がONのとき、「横架材天端間高さ」（階高）と「筋かい長さ」（柱間隔）の比が3.5を超える場合には、以下の低減係数を乗じます。 筋かい高さによる低減係数＝3.5×筋かい長さ／横架材天端高さ

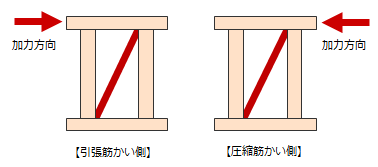

	引張倍率	耐力壁としての面材＋筋かい引張倍率の倍率が表示されます。最大は5.0倍です。
	圧縮倍率	耐力壁としての面材＋筋かい圧縮倍率の倍率が表示されます。最大は5.0倍です。
	令46条用	令46条による壁量計算で使用する耐力壁の倍率が表示されます。最大は5.0倍です。
耐力壁＋準耐力壁倍率	鉛直構面の入力時には表示されません。鉛直構面の属性変更にて確認できます。 「初期設定：構造計算条件Ⅱ」の「階高比制限も考慮する」がONのとき、「横架材天端間高さ」（階高）と「筋かい長さ」（柱間隔）の比が3.5を超える場合には、以下の低減係数を乗じます。 筋かい高さによる低減係数＝3.5×筋かい長さ／横架材天端高さ
	引張倍率	耐力壁の引張倍率に、面材の壁倍率を加算した壁倍率が表示されます。許容応力度計算ではこちらの壁倍率を使用します。 「初期設定：構造計算条件Ⅱ」の「高倍率壁使用（倍率7倍超を実倍率で計算）」がOFFの場合は、最大は7.0倍です。ONの場合は、制限が解除され、7.0倍を超えた壁倍率を使用します。
	圧縮倍率	耐力壁の圧縮倍率に、面材の壁倍率を加算した壁倍率が表示されます。許容応力度計算ではこちらの壁倍率を使用します。 「初期設定：構造計算条件Ⅱ」の「高倍率壁使用（倍率7倍超を実倍率で計算）」がOFFの場合は、最大は7.0倍です。ONの場合は、制限が解除され、7.0倍を超えた壁倍率を使用します。
横架材天端間高さ	土台（梁）の天端から上階の梁天端までの高さを入力します。各鉛直構面の剛性計算で使用します。
横架材間内法高さ	土台（梁）の天端から上階の梁下端までの高さを入力します。各鉛直構面の剛性計算で使用します。

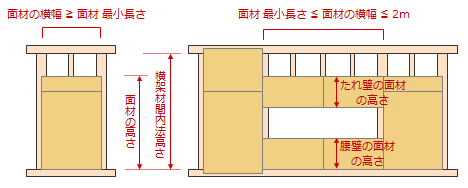

面材の種別

NGメッセージ
