床構面／屋根構面／火打構面

床構面を入力するA630550_ykk_sec01

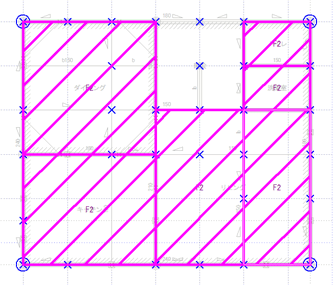

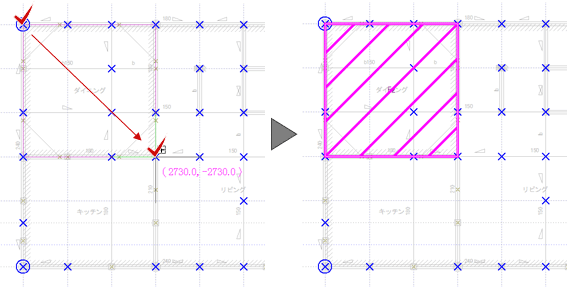

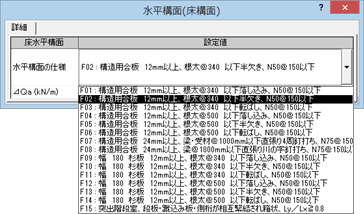

吹抜を除く床部分に、水平力に対向する水平構面を入力します。階で同じ仕様ならば、1つの床構面を入力してもかまいませんが、構造計算のエラー解消のため、一部だけ仕様を変更することも考えられます。部屋ごとに仕様を変更することも考えられるときは、部屋ごとに構面を入力しておきます。

1階鉛直構面を支える水平構面は、2階伏図で入力します。

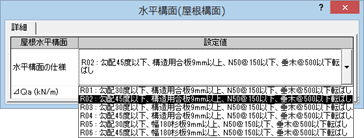

屋根部分に、水平力に対向する水平構面を入力します。

火打構面を入力することで、床構面の剛性が上がり、水平構面の許容耐力を上げることができます。

ただし、火打構面の仕様にある条件を満たさなけば、水平構面の耐力アップにはなりません。

「水平」メニューから「火打構面」を選びます。

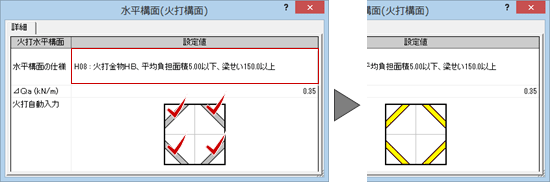

「水平構面の仕様」で火打の仕様を選びます。
火打構面と同時に火打を入力するときは、「火打自動入力」で火打を入力する箇所をクリックします。
※ 火打構面だけを入力して、後で火打の位置を変更したいときは、「火打自動入力」を設定しないでください。
ここでは、入力方法が「矩形」であることを確認します。

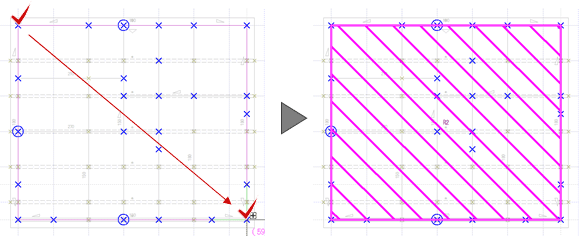

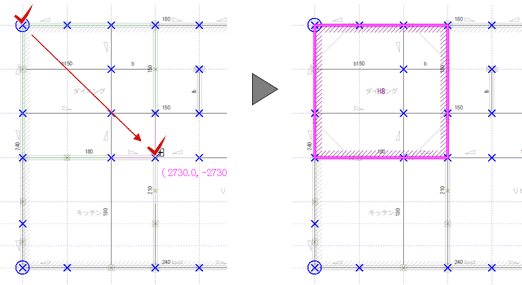

構面の範囲を指定します。

火打構面の仕様は、「初期設定：構造計算条件Ⅱ」の「水平構面倍率設定」で設定します。
自動入力した火打・火打金物の位置は、「床組」をクリックすると確認できます。
「火打自動入力」で火打を指定しなかったとき、火打構面の四隅以外に追加したいときは、「床組」メニューの「火打梁」「火打金物」で火打構面内に手入力してください。
火打構面を構成する梁に継手があると、構造計算でエラーが出ます。火打構面は、継手のない梁で囲まれた矩形範囲に設定します。

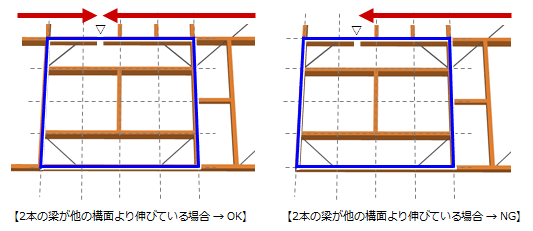

梁に継手があっても火打構面とみなされる場合、火打構面を構成する梁に継手がある場合でも、次図（左）のように2本の梁が他の構面より伸びている場合はOKとなり火打構面とみなされます。次図（右）のように、1本の場合は火打構面とはみなされません。

火打構面の仕様は次のように選びます。

	①	火打構面を構成する梁の最小梁せいを確認します。左図では150㎜以上です。
	②	火打構面を設定する面積を算出します。左図の火打構面の面積は13.24㎡です。
	③	火打構面を構成する火打材の本数を確認します。左図では、構面内に3本の火打材が配置されているため、「13.24㎡／3本＝4.4㎡」より1本あたり4.4㎡の面積を負担することになります。

以上より、火打構面の仕様は「H08：火打金物HB、平均負担面積5.0以下、梁せい150.0以上」になります。
