部材を指定して詳細計算書を確認／部材を指定して軸力表を参照／軸力確認一括／軸力確認個別

「構造計算」ダイアログの「確認用に柱・梁詳細計算書を作成する」をONにして計算したときに有効です。

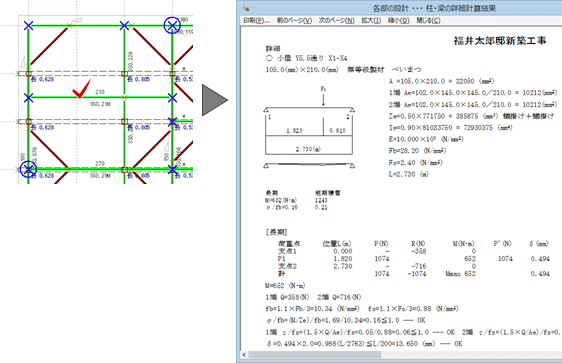

1. 「確認」メニューから「部材を指定して詳細計算書を確認」を選びます。
2. 柱または梁をクリックします。
   詳細計算書がプレビュー表示されます。


メモ

• 柱、梁以外の部材は指定できません。

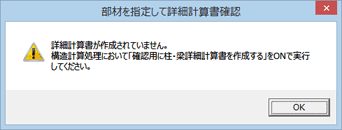

• 「確認用に柱・梁詳細計算書を作成する」をOFFにして計算した場合は、部材を指定したときに次の確認画面が表示されます。

• 柱、梁の詳細計算書は、「構造計算の流れ」パネルの「部材を指定して確認」からも表示できます。また、柱、梁の属性ダイアログの「計算書」をクリックしても同様です。

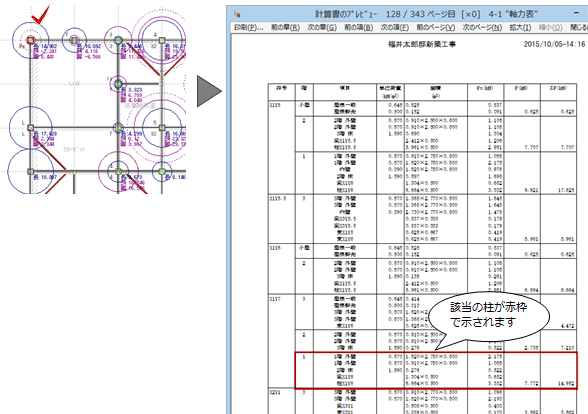

1. 「確認」メニューから「部材を指定して軸力表を参照」を選びます。
2. 柱をクリックします。
   柱の軸力表がプレビュー表示され、指定した柱の軸力データが赤枠で囲まれます。


メモ

• 柱以外の部材は指定できません。
• 柱の属性ダイアログの「軸力表」をクリックしても表示できます。

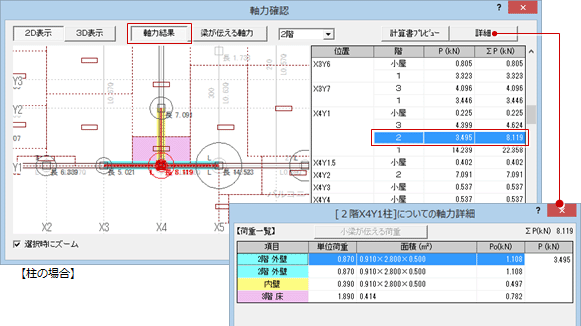

柱の軸力、または梁が伝える軸力を確認するには、「確認」メニューから「軸力確認一括」または「軸力確認個別」を選びます。「軸力確認」ダイアログが開いて、計算の根拠を確認できます。

「確認」メニューの「軸力確認個別」を選んだ場合は、指定した柱や梁が選択された状態で「軸力確認」ダイアログが開きます。

2D表示／3D表示	図面表示またはパース表示に切り替えます。マウスの両ボタンドラッグで拡大・縮小できます。
軸力結果／ 梁が伝える軸力	柱の軸力結果または梁が伝える軸力結果の画面に切り替えます。
階	「2D表示」の図面を切り替えます。
計算書プレビュー	指定した柱の軸力表を表示します。「確認」メニューの「部材を指定して軸力表を参照」と同じです。
詳細	指定した部材の軸力における各荷重を一覧表示します。 柱の場合は、詳細ダイアログのセルの色と「2D表示」のCAD画面の色が対比しています。
選択時にズーム	「2D表示」のときに表示されます。ONにしておくと、指定した部材が中心になるように拡大表示されます。
