カーテンボックス

建具の上部に取り付けるカーテンボックスを入力します。

カーテンボックスの断面寸法の初期値は、造作材マスタの設定が連動します。

メモ

カーテンボックスを入力する

  1. 「建具」メニューから「カーテンボックス」を選びます。
  2. ダイアログで各項目を設定します。
    配置基準■→■が現在設定されている入力するときの基準線です。基準線を変更するときは、他の■－■をクリックします。
    断面寸法カーテンボックスを構成する各面材の幅とせいの長さを入力します。
    形状カーテンボックスの横から見た断面形状を選択します。
    始点余長
    終点余長    		 クリックする位置からカーテンボックス端部までの長さを設定します。クリックする位置より内側に端部を設定するには、マイナスの値を入力します。
    ボックス幅 カーテンボックスの内側上面の幅を入力します。

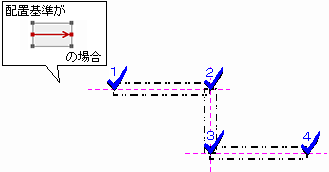

  3. カーテンボックスの始点、中点、終点をクリックし、最後にEnterキー、またはポップアップメニューの「OK」をクリックします。

メモ

  • 使用する木材の樹種や等級、積算するカーテンボックスの構成材の長さ等を確認するには、「属性変更」で入力したカーテンボックスの属性変更ダイアログを開いて、設定を確認します。
