自動立上

平面図、屋根伏図、天井伏図のデータと下地材マスタをもとに、下地材を自動配置します。

自動配置する部材は、下地材配置の「専用初期設定：自動条件」で設定します。

メモ

一部の部材を配置したい場合は、「ツール」メニューの「部材配置」を使用します。

下地材を自動配置する

「自動立上」をクリックします。
図面にデータが入力されている場合、削除の確認画面が表示されます。確認して「はい」を選びます。

メモ

確認画面で「いいえ」を選ぶと、自動配置は実行されません。
他階の図面にも同時に下地材を自動配置するには、Shiftキーを押しながら「自動立上」をクリックします。

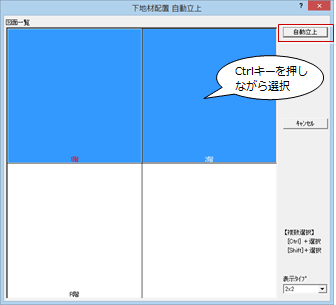

「自動立上」ダイアログでCtrlキーを押しながら複数の階を選択して「自動立上」をクリックします。
