野縁基準変更

天井、屋根下地の野縁を配置する基準点と方向を変更します。

基準点と方向を変更したら、「ツール」メニューの「部材配置」で野縁を再配置します。

野縁の配置位置と方向を変更する

  1. 「編集」メニューから「野縁基準変更」を選びます。
  2. ダイアログで各項目を設定します。

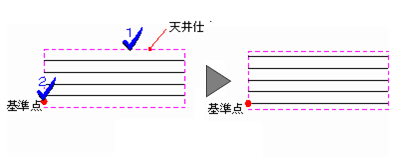

    基準点入力野縁を配置する基準点を変更します。
    方向指定 野縁の方向を変更します。

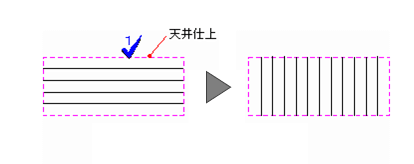

    90度 現在より90度の方向に変更します。

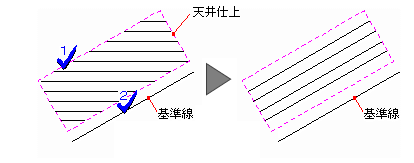

    基準線 同じ方向にする基準線を指定します。
  3. 変更する天井もしくは、屋根の軒天井をクリックします。
  4. 基準点と方向を指定します。
