地下構築物自動作成

指定した範囲の地中に埋め込まれるRC柱やRC壁を検索して、地下構築物を自動作成します。

地下構築物を自動作成する

  1. 「自動」メニューから「地下構築物自動作成」を選びます。
  2. 自動作成する範囲を指定します。
  3. RC柱、RC壁を検索して、作成可能な地下構築物があれば「地下構築物自動作成」ダイアログが開きます。
    作成する地下構築物の名称と寸法を設定して「OK」をクリックします。
    根切り基準線根切りの基準とするレベルです。設計GLもしくは、設計GLより低い現状地盤までの深さです。根切り基準線は、「専用初期設定：根切り基準」で設定します。
    名称自動作成する地下構築物の名称です。
    複数の地下構築物を作成する場合、すべて同じ名称になります。
    下端レベル設計GLから入力する地下構築物の下端までの深さです。
    地下構築物深さ根切り基準線から地下構築物下端までの深さです。
    捨コン厚地下構築物の下に敷く捨てコンクリートの厚さです。根切りの深さに含まれます。
    砕石厚捨てコンクリートの下に敷く砕石の厚さです。根切りの深さに含まれます。
    捨コン・砕石の出地下構築物から捨てコンクリート、砕石が出る部分の幅です。この部分も含めて捨てコンクリート、砕石を積算します。

メモ

  • 柱、壁が2つ以上つながっている箇所があれば、地下構築物を自動作成できます。

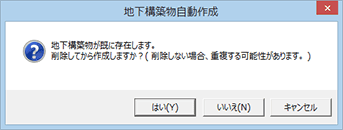

  • すでに地下構築物が入力されている場合、「地下構築物がすでに存在します。」の確認画面が表示されます。入力されている地下構築物を残す場合は「いいえ」、削除する場合は「はい」を選びます。
