Q：CAD画面上の用紙枠サイズの初期値を設定する方法を教えてください。

A：用紙枠サイズの初期値は、「物件初期設定：初期グリッド・用紙」の「用紙選択」で設定します。

用紙枠を設定する方法

1. ツールバーの「設定」をクリックします。

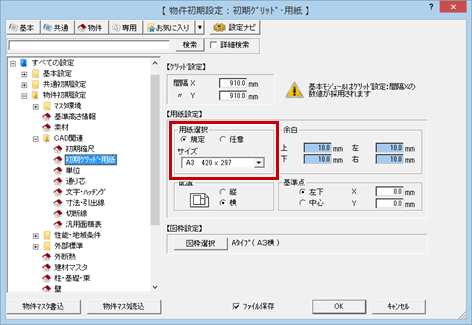

2. 「物件初期設定：CAD関連－初期グリッド・用紙」の「用紙設定」でサイズを設定します。


メモ

• CAD画面に表示されている用紙枠のサイズを変更するには、「設定」メニューの「用紙枠」で用紙枠サイズを変更してください。


図枠を表示する方法

1. ツールバーの「設定」をクリックします。

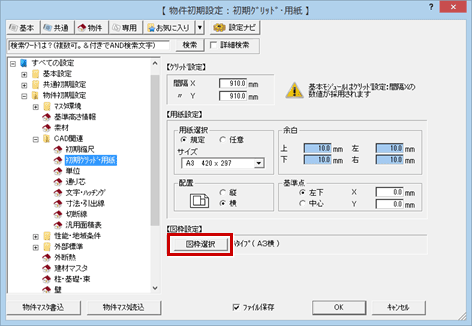

2. 「物件初期設定：CAD関連－初期グリッド・用紙」の「図枠選択」をクリックします。

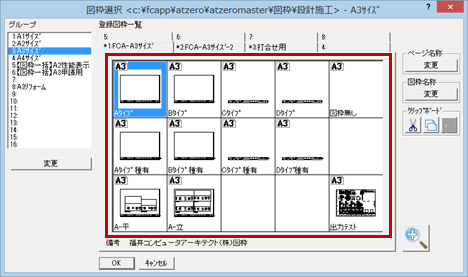

3. 「図枠選択」ダイアログで登録されている図枠を選び、「OK」をクリックします。


メモ

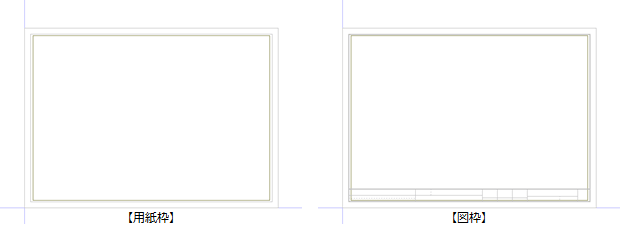

• 図枠をCAD画面に表示するには、「設定」メニューの「用紙枠」で「図枠」をONにします。
