プログラム名

外皮性能計算

Ver.

Ver.7

ID

Q563135

更新日

2021/06/21

Q：熱的境界図に基礎の長さを表記する方法を教えてください。

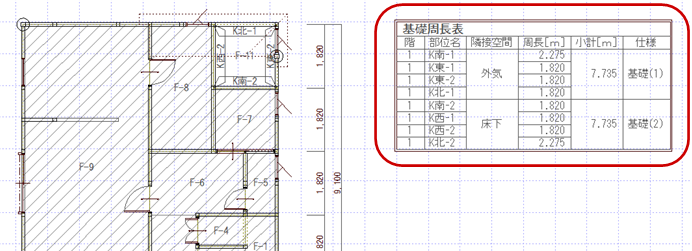

A：「境界図」メニューの「熱的境界図（床・土台・基礎）・面積表」で、基礎周長表を作図できます。

操作方法

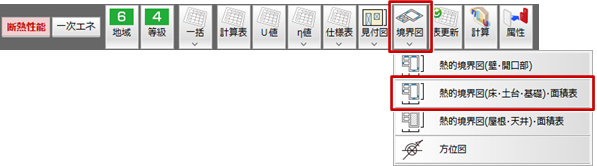

1. 外皮性能図を開いて、「境界図」メニューから「熱的境界図（床・土台・基礎）・面積表」を選びます。

2. ダイアログの「面積表」をONにして、「基礎周長表」を選びます。

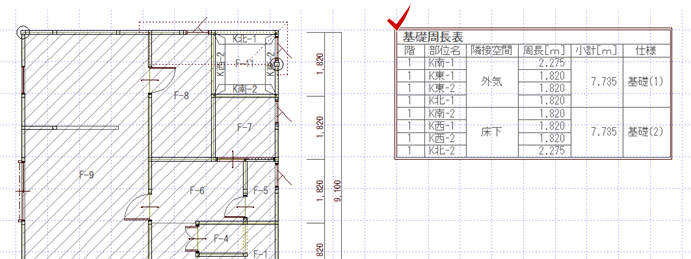

3. 表の配置位置をクリックします。


メモ

• 外皮性能計算で、熱的境界（基礎）が入力されている必要があります。未入力の場合は「集計対象のデータがありません」というメッセージが画面左下に表示されます。
