Q：寸法線を描く方法を教えてください。

A：「寸法線」メニューの「寸法線」を使用します。

点間で寸法線を入力する方法

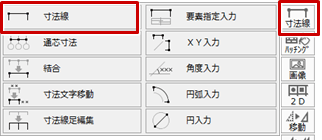

  1. 「寸法線」メニューから「寸法線」を選びます。
  2. 「単独入力：（寸法）」ダイアログの「点間」をONにします。
  3. ここでは「補助線足」は「長さ」、「寸法値位置」は「マウス指定」をONにします。
  4. ツールバーの「ピック（端点）」をONにします。

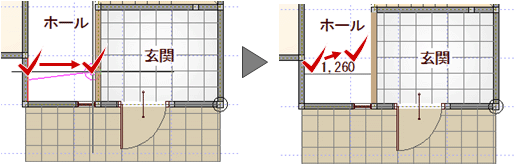

  5. 寸法線を入力する2点をクリックし、次に寸法線の位置、寸法文字の方向を順にクリックします。

線間で寸法線を入力する方法

  1. 「寸法線」メニューから「寸法線」を選びます。
  2. 「寸法線」ダイアログの「線間」をONにします。
  3. ここでは「補助線足」は「長さ」、「寸法値位置」は「マウス指定」をONにします。
  4. 寸法線を入力する2つの線上をクリックし、次に寸法線の位置、寸法文字の方向を順にクリックします。
