Q：通り芯を描く方法を教えてください。

A：「通り芯」メニューの「連続入力」と「一発入力」を使用します。

コマンド	概要
連続入力	通り芯名と通り芯の間隔を１本ずつ確認しながら連続入力するときに使用します。
一発入力	通り芯の数と通り芯の間隔を設定して、通り芯を１回で入力するときに使用します。

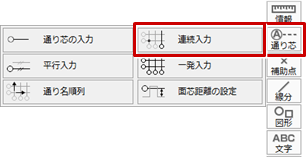

「通り芯」メニューから「連続入力」を選びます。
「連続入力：（通り芯）」ダイアログの「X」と「Y」の「芯名」に1番最初の芯名を入力します。
手順4で指定するX軸の入力方向に対してY軸を左方向に入力していくときは、「Y通り作成方向」の「左」をONにします。

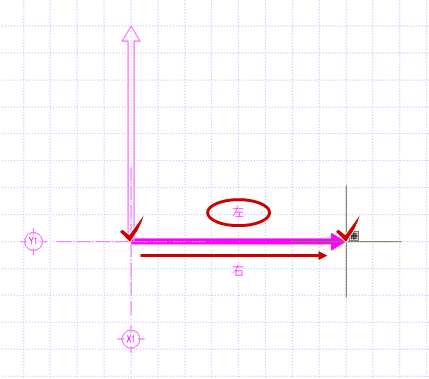

XとY方向の通り芯の原点、X軸の入力する方向と傾きを指定します。
※ この時、ラバーバンドの矢印に左右が表示されるので、Y方向の通り芯を入力する方向を確認します。

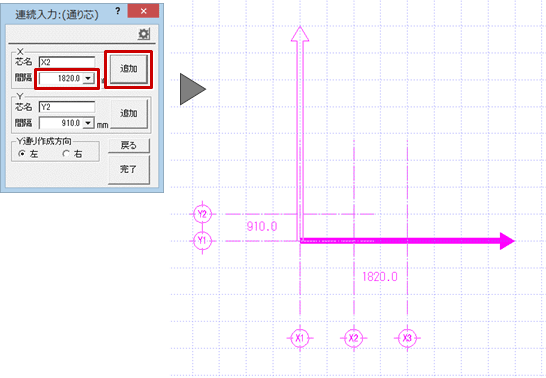

X方向の「間隔」を「1820」と変更して、「追加」をクリックします。

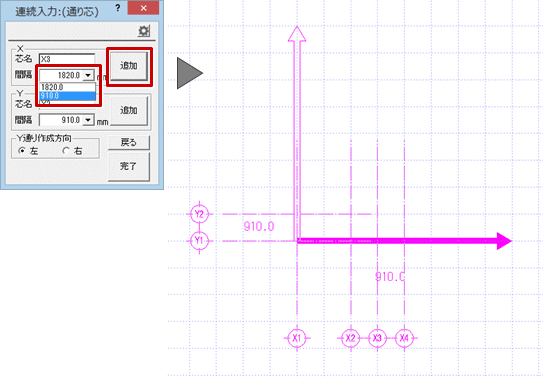

続けて、「間隔」を入力した履歴から「910」を選び、「追加」をクリックします。
続けて入力する場合は、手順5・6を繰り返して、X方向の通り芯を追加します。

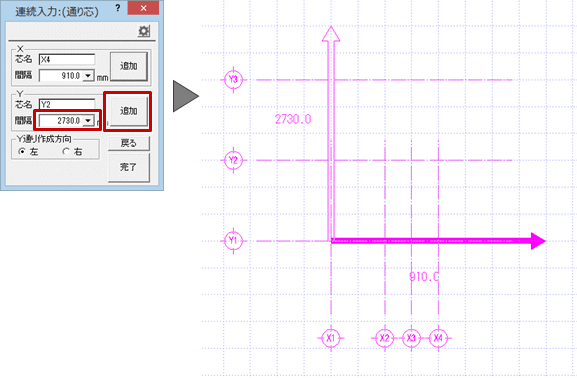

Y方向の通り芯を入力するには、Y方向の「間隔」を「2730」に変更して「追加」をクリックします。
続けて入力する場合は、手順8を繰り返して、X方向の通り芯を追加します。

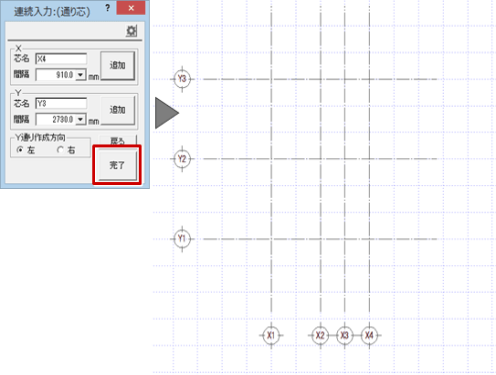

最後の通り芯を入力したら、「完了」をクリックします。

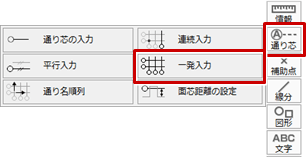

「通り芯」メニューから「一発入力」を選びます。
原点の位置と傾きを指定します。

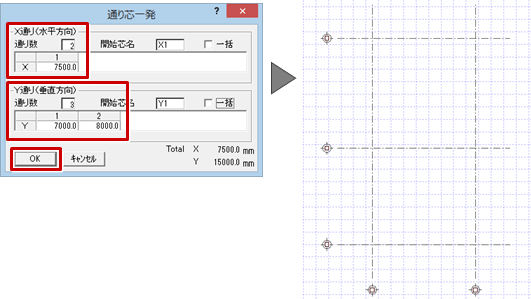

ここでは、「通り芯一発」ダイアログの「X通り」の通り数を「2」、間隔を「7500」、「Y通り」の通り数を「3」、間隔を「7000」「8000」にして、「OK」をクリックします。
