Q：円弧の平行線を引く方法を教えてください。

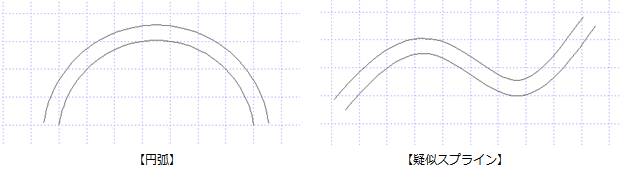

A：「線分」メニューの「平行線」の「自動内法」を使って、円弧・疑似スプライン曲線の平行線を入力します。

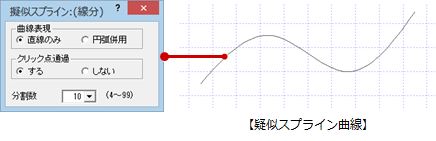

※「線分」メニューの「疑似スプライン」で入力した疑似スプライン曲線に対しても平行線を入力できます。
操作方法
「線分」メニューの「線分」（入力方法：円弧3点）、「図形」メニューの「円弧」で入力した線分に対して平行線を引く方法を解説します。

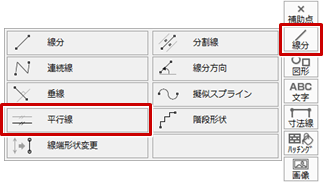

- 「線分」メニューから「平行線」を選びます。
- 「自動内法」をONにして、「内法幅」に間隔を入力します。

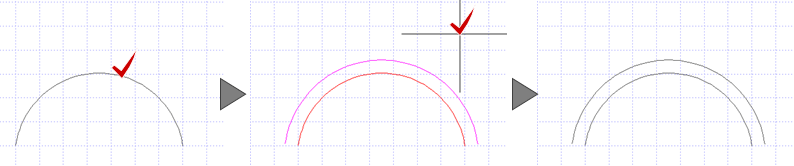

- 平行線を引く円弧と平行線を引く方向を順にクリックします。
疑似スプライン曲線に対して平行線を引くには
疑似スプライン曲線は、細かい直線と円弧を組み合わせて疑似的に円弧で見せているため、次のように手順が異なります。

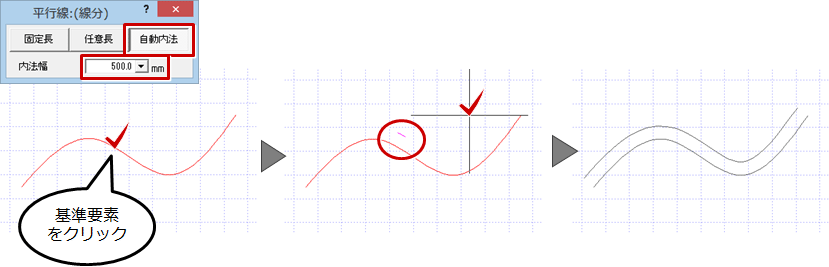

- 平行線を引く疑似スプラインをクリックします。
- 基準となる要素（直線または曲線）と平行線を引く方向を順にクリックします。
疑似スプライン曲線に対して平行線が作図されます。
